搞定高性能系统晶振选型—频率之外,还要看相噪

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有3人订阅
+订阅 已订阅
【唯样已成为yxc/扬兴科技官方授权代理商】针对不同系统对相位噪声、频率稳定度及调频能力的要求,YXC扬兴科技已形成覆盖SPXO、TCXO、VC-TCXO及OCXO的低相噪产品布局。

唯样已成为yxc/扬兴科技官方授权代理商



选晶振,只看“多少MHz”够吗

搜索

对于普通应用,频率、精度、温度范围往往是主要选型指标。但在高速通信、射频、GNSS、测试测量等高性能系统中,除了“频率对不对”,时钟信号够不够“干净”同样重要。


这就涉及一个关键指标——相位噪声(Phase Noise)


简单来说,真实的晶振输出并不是一条绝对理想的频率线,载波附近会存在一定的相位波动和噪声。


相位噪声越低,代表参考时钟的频谱越纯净,也越有利于降低时钟噪声对系统的影响。

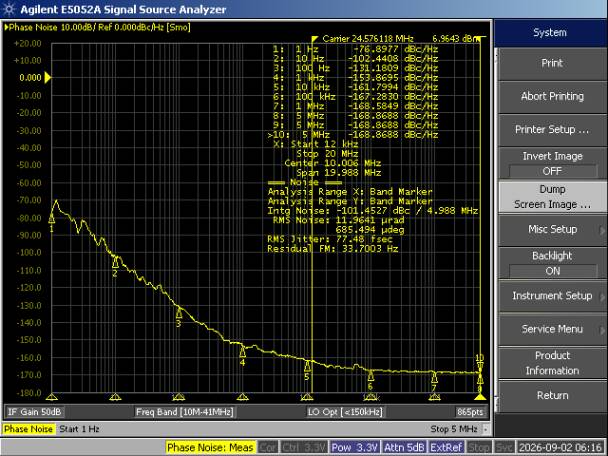

✦YSO110TR(低相噪版本)相噪测试图



高相位噪声,会影响什么?




YXC扬兴科技

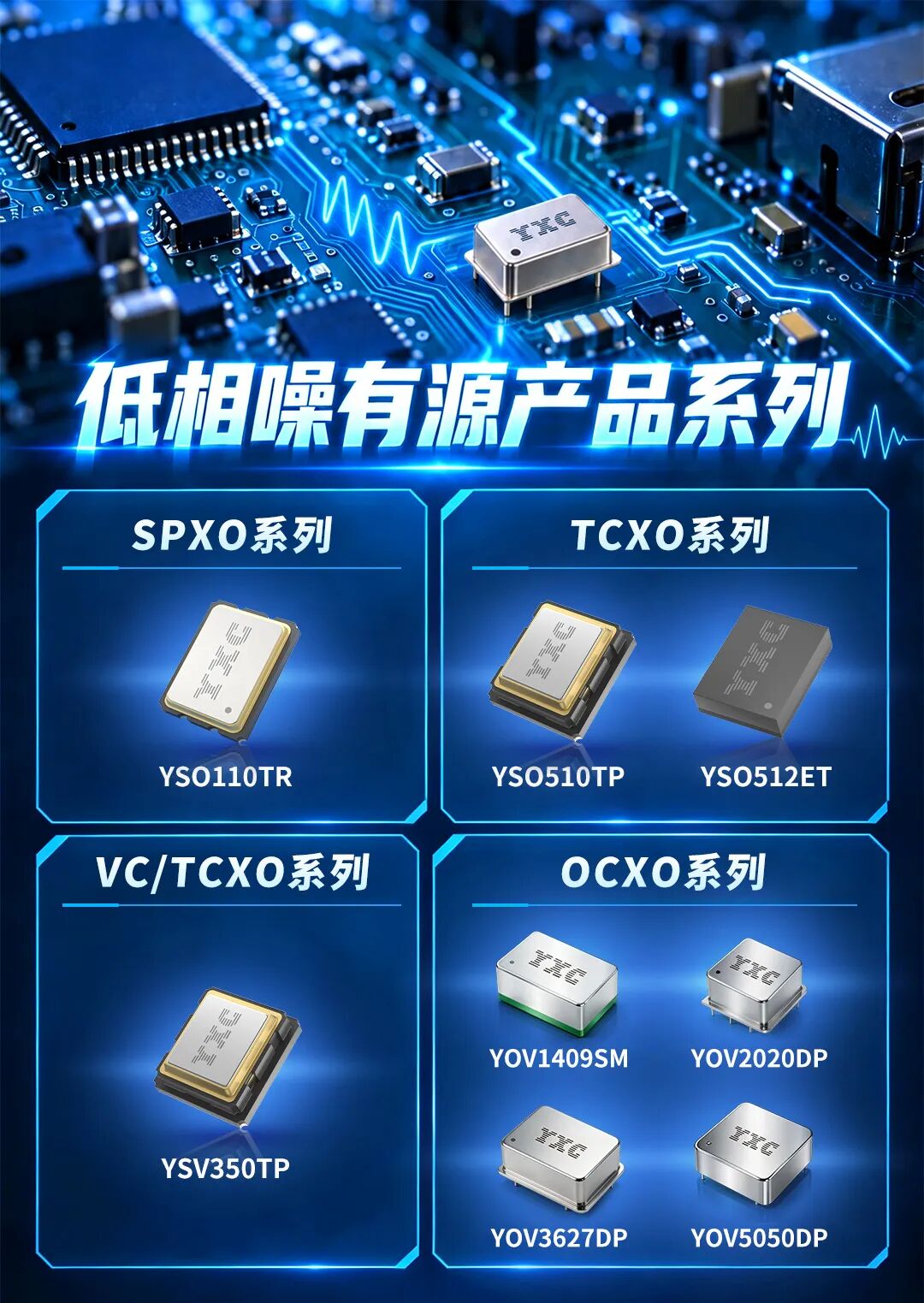

低相噪有源产品系列


针对不同系统对相位噪声、频率稳定度及调频能力的要求,YXC扬兴科技已形成覆盖SPXO、TCXO、VC-TCXO及OCXO的低相噪产品布局。



低相噪SPXO

相噪水平

以24.576MHz为例,1kHz偏移处相位噪声可达 -153dBc/Hz

主推产品

YSO110TR(低相噪版本)

产品特点

频率覆盖1~125MHz,适用于高速通信、工业控制及其他对参考时钟噪声有较高要求的应用。




低相噪TCXO


相噪水平

以10MHz为例,1kHz偏移处相位噪声可达 -150dBc/Hz

主推产品

YSO510TP、YSO512ET

产品特点

在低相噪基础上进一步提升频率稳定性,其中YSO510TP最高频率稳定度可达 ±0.05ppm,适用于通信、GNSS、测试测量等应用。




低相噪VC-TCXO


相噪水平

以10MHz为例,1kHz偏移处相位噪声可达 -141dBc/Hz

主推产品

YSV350TP

产品特点

兼顾温度补偿与外部频率调节能力,适用于需要频率校准、同步或调节功能的时钟系统。


低相噪OCXO

相噪水平

1kHz偏移处相位噪声最高可达 -165dBc/Hz

主推产品

YOV1409SM、YOV2020DP、YOV3627DP、YOV5050DP

产品特点

YOV1409SM在100MHz条件下,1kHz偏移处相位噪声可达 -155dBc/Hz,频率稳定度可达±10~±50ppb;部分10MHz OCXO系列在1kHz偏移处相位噪声可达-165dBc/Hz,适用于高性能通信、精密测试、频率基准等对稳定度和相位噪声要求更高的应用。




选晶振

不只是看频率



随着通信速率、带宽及测量精度不断提升,晶振选型也从关注频率准确度,进一步走向对稳定度、相位噪声及抖动等指标的综合考量。


YXC低相噪晶振产品覆盖SPXO、TCXO、VC-TCXO及OCXO,可满足不同应用的时钟需求。


厦门唯样ONEYAC电子元器件平台,主营元器件代理,现货库存,自营仓储,厦门仓/香港仓直发,原厂官方授权,当天发货,渠道来源可追溯,快速BOM配单,阻容感国内领先优势,稳定交付。
