管道液位检测是小家电、净水设备、清洁机器人等产品中不可或缺的功能环节。当前主流方案分为电容式和光电式两大类。本文从工作原理、信号输出方式、环境适应性等维度，对两种方案进行系统对比，为产品选型提供技术参考。

1.1 工作原理

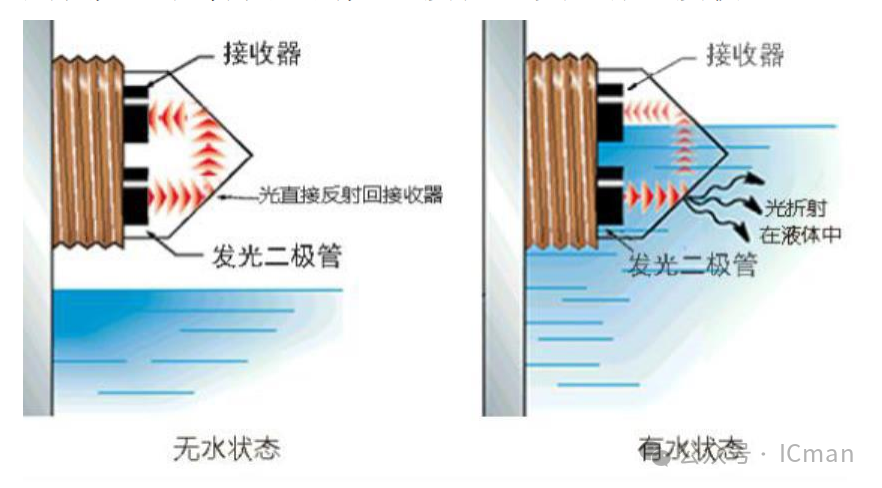

光电式液位传感器基于光的折射与全反射原理。传感器内部集成一个近红外发光二极管（IR LED）和一个光敏接收器（Phototransistor）。发光二极管发出的光被导入传感器顶部的透镜。

无水状态：光从透镜反射回接收器，接收器检测到光信号，判定为"无水"。

有水状态：液体浸没透镜时，光折射到液体中，接收器只能接收到少量或无法接收到光线，判定为"有水"。

1.2 技术特性

1.3 环境限制

• 阳光直射：外界强光干扰会导致接收器误判，需加装遮光罩

• 水垢影响：长期使用后透镜表面水垢沉积会衰减光路信号

• 气泡干扰：管道内气泡经过检测点时引起光路突变，造成误判

• 水膜问题：管壁水膜附着透镜时产生持续折射，影响判据稳定性

2.1 工作原理

电容式液位检测基于介电常数差异。水的介电常数（约80）远大于空气（约1）。当液体靠近或接触感应电极时，电极与参考地之间的电容值发生显著变化。专用检测芯片（如ICman 液位检测方案）采集该微小电容变化，经内部逻辑运算后输出电平信号，以判断液位状态。

核心特点：无需直接接触被测液体，可隔着容器壁（玻璃、塑料、亚克力等非金属材料）进行检测。

2.2 水位检测专用芯片技术规格

2.3 关键技术能力

• 防挂壁：有效解决水珠挂壁导致的误判问题（电容式检测的是"液体整体存在"而非"某一点的光路通断"）

• 抗晃动：在剧烈晃动场景下（如扫地机、拖地机行进中）仍可稳定检测水位

• 免标定：上电即检测，无需 MCU 参与标定流程，降低开发复杂度

3.1 体积对比

3.2 输出方式对比

3.3 水质适配性对比

3.4 管道结构对比

3.5 WS003C 兼容替换能力

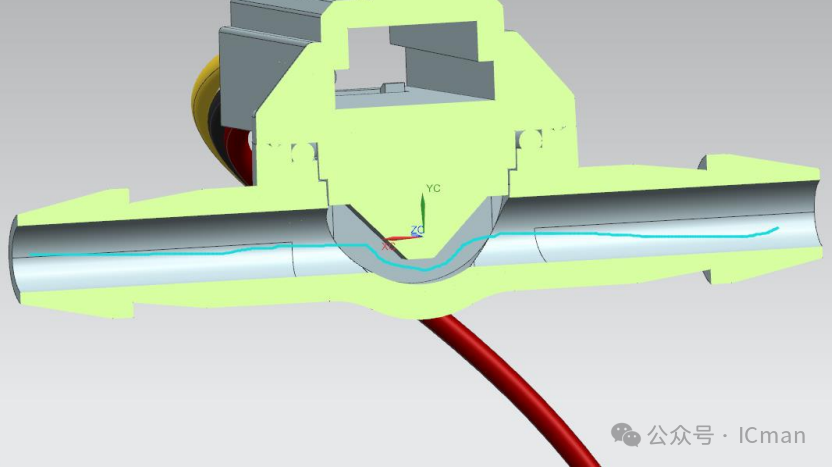

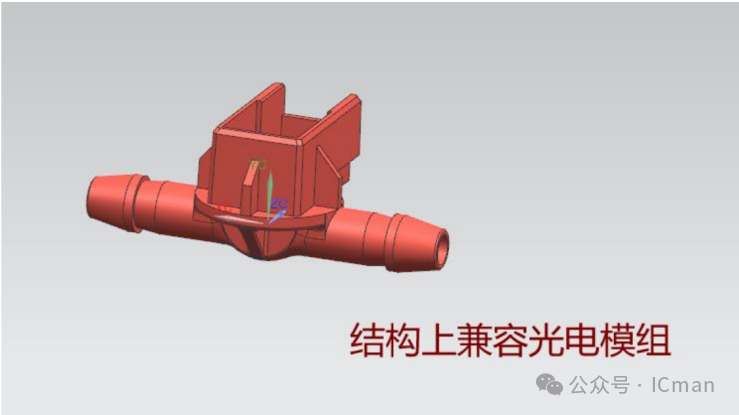

WS003C 模组的主体结构与光电传感器主体架构一致，可实现直接兼容替换。已在量产中使用光电方案的产品如需升级为电容式，无需修改模具和装配流程。

数据说明：以上技术参数来源于 ICman 官方技术手册及产品规格书。实际性能可能因具体应用场景和系统设计而存在差异，建议结合实际工况进行测试验证。
