什么是阻抗？交流电路分析与设计基础
阻抗是指在交流电路中电压与电流之比，电阻也是阻抗的一种。在理想电阻中，Z=R且不受频率影响。但在包含线圈或电容器的一般电路中，由于电抗分量会随频率变化，因此阻抗也会存在频率依赖性。以我们熟悉的耳机与放大器的组合为例，虽然涉及驱动器特性和放大器失真率等多个因素，但输入输出阻抗的关系会影响到播放声音的频率响应性能和最大声压级。本文将从这些日常现象到半导体电路设计，详细阐述阻抗的基本原理及其应用。

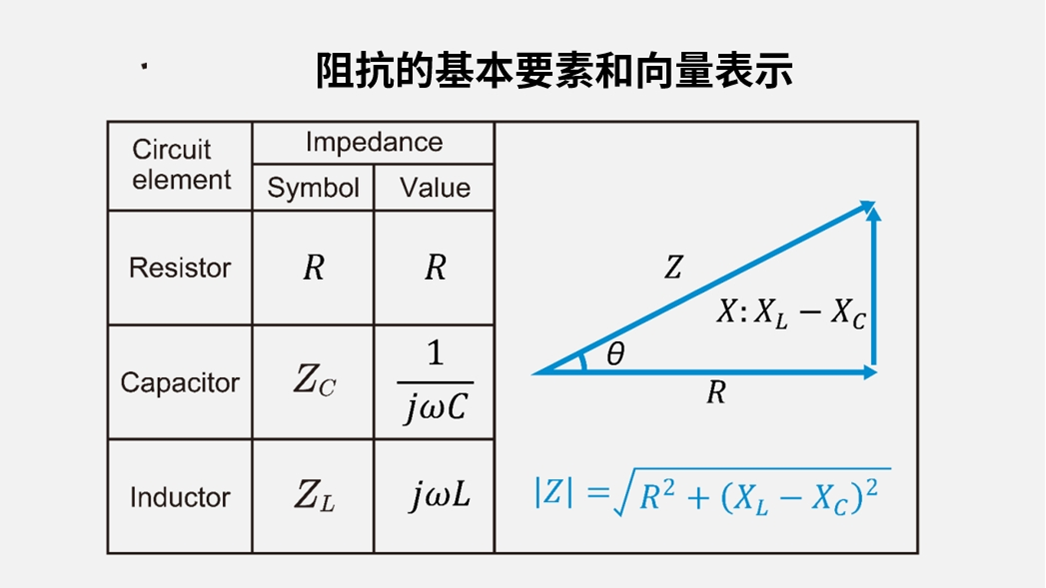

交流电路中的阻抗被定义为施加于元件两端的电压与流过该元件的电流之比。其中很重要的是，与仅有电阻的情况不同，当电路中含有线圈和电容器等电抗分量时，阻抗会随频率的变化而变化。
电阻主要是将电能转化为热能消耗，而线圈和电容器则能暂时储存电能并返还给电路，因此在交流电路中会产生电压与电流之间的相位差。这种导致相位差的成分即为电抗，与电阻分量共同构成阻抗。电气设备和零部件的规格书中标注的“Ω”，可能指的是直流电阻，也可能指的是特定频率下的阻抗，因此需要同时确认标注的频率和测量条件。
※本文中假设正弦波驱动下的稳态状态，将电压、电流作为有效值的复数处理。因此，文中的V、I、Z通常为复数，应理解为包含相位差的量。
阻抗值会随频率的变化而变化。电阻的阻值在任何频率下都保持恒定，而电感则会随着频率升高对电流产生更强的阻碍作用。相反，电容会随着频率的升高而让电流更容易通过。理解这一差异后，便能够更加准确地进行电子电路设计。
电阻与频率（电阻不随频率变化的原因）
电压和电流在直流电路中保持恒定，而在交流电路中则呈正弦波状周期性变化。但是，由于电阻分量对直流电流和交流电流的阻碍作用相同，因此不会受到频率变化的影响。
正是由于这一特性，电阻不依赖于频率，故只要施加相同的有效（RMS）电压，无论是直流还是交流，按照P=Vrms2/R，其平均功率都保持相同（前提是所施加电压的有效值保持恒定）。
