安费诺Temposonics磁致伸缩位移/位置传感器：高精度与可靠性的广泛应用解析
在工业自动化、移动机械液压油缸、轻工制造乃至液位测量等领域，精确的位置反馈是实现高效、稳定和安全控制的核心。作为磁致伸缩传感技术的全球领导者，安费诺 Temposonics的位移/位置传感器以其卓越的精度、卓越的可靠性和强大的环境适应性，成为众多苛刻应用中的首选解决方案。通过精确测量位移，系统还能进一步计算出速度信息，实现更高级别的运动控制。
和振动位移传感器相比，振动传感器检测位移多是为了防微杜渐，而磁致伸缩位移传感器则是丈量反馈。为了测量位移，还有霍尔式的、电流感应式的、电阻式的等，可谓花样百出。每种类型的位移传感器都绞尽脑汁地发挥各自的特长来占领其擅长的应用场合。
核心产品优势
Temposonics传感器采用非接触式磁致伸缩技术，具备以下突出特点：
极高精度与线性度：提供微米级分辨率，确保精确的绝对位置测量。
卓越的可靠性：无机械磨损部件，终身免维护、无需重新校准。
强大的环境耐受性：抗冲击、抗振动、耐高低温、耐高压，并具备优异的电磁兼容性。
灵活的安装与输出：可内置或外置安装，提供模拟量、多种行业标准总线（如CAN、PROFIBUS等）及数字接口，易于集成。
安全性认证：相应产品通过UL、FM、CSA、ATEX等国际安全认证，适用于防爆及严苛环境。
磁致伸缩位置传感原理：部件与功能简解
原理

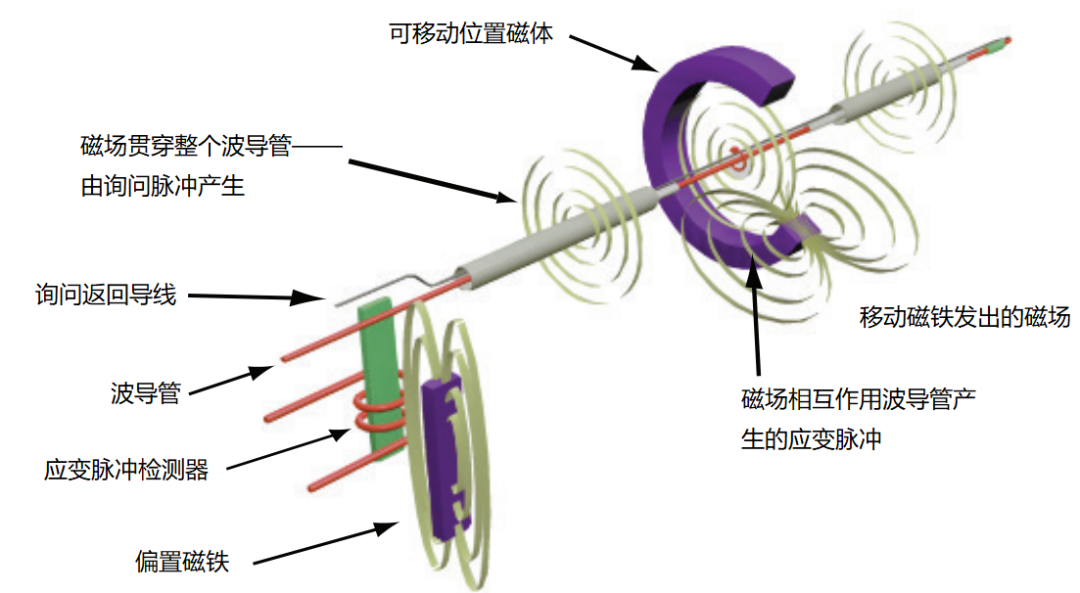

磁致伸缩线性位置传感器（如Temposonics® L系列）是一种用于精确测量线性位移的非接触式传感系统。其核心原理是利用磁致伸缩效应和超声波传播时间测量法来定位一个外部移动磁铁（固定在被测件上）的位置。该系统主要由以下几个关键部件协同工作，共同实现高精度、高可靠性的测量。
|
|
|
|---|---|
| 1. Movable position magnet（移动位置磁铁） |
|
| 2. Magnetic field（磁场） |
|
| 3. Interrogation Return wire（询问返回导线） |
|
| 4. Waveguide（波导管） |
|
| 5. Strain-Pulse detector（应变脉冲检测器） |
|
| 6. Bias magnet（偏置磁铁） |
|
| 7. Magnetic field from position magnet（位置磁铁的磁场） |
|

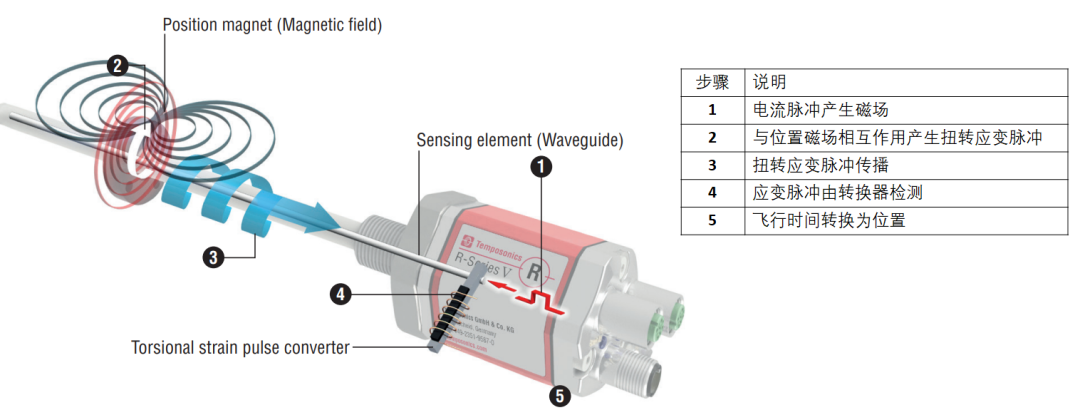

电子模块发出一个电询问脉冲，该脉冲在波导管周围产生一个瞬时环形磁场。这个瞬时磁场与位置磁铁的静磁场相交叠，在波导管上相交点处引发磁致伸缩效应，产生一个机械扭转应变脉冲（超声波）。该脉冲以恒定速度沿波导管传播至检测端，通过精确测量脉冲的传播时间，即可计算出位置磁铁与传感器头部之间的绝对距离。
特点
磁致伸缩传感器因其固有的精度、可靠性以及提供连续绝对位置反馈的能力而得到广泛应用。Temposonics 技术基于超声波在波导管中的传播速度，是磁致伸缩的一种具体实现，可提高信号质量，增强性能与鲁棒性。磁致伸缩传感器测量位置磁铁与传感杆头端之间的距离。磁铁不接触传感杆，因此无磨损部件。传感杆沿待测运动轴安装，位置磁铁安装在移动部件上。传感器头部包含电子模块，以模拟或数字格式向控制器或其他接收设备报告位置信息。电子外壳内还包括电气连接接口（集成连接器或电缆）以及视觉诊断LED，用于确保接线、电源和磁铁位置正确。
电源
工业传感器的标准电源为24 Vdc，但一些旧系统使用15 Vdc。提供特殊的扩展电源选项（9 Vdc至28.8 Vdc），适用于非标准电源和旧产品更换。移动应用通常使用电池提供的12或24 Vdc，但由于电池负载范围宽且需与充电系统接口，通常需要特殊考虑。需确认电源提供的电压范围。汽车应用通常使用稳定的5 Vdc电源为传感器供电，以避免传感器内使用更昂贵的电子元件。
输出信号
换能器输出的信号（由电子模块测量）包含时间延迟。当传感器配置为启停接口时，信号被整形为数字脉冲。在操作中，操作员提供数字脉冲以请求读数（同时启动计时器），传感器返回一个停止脉冲。两个脉冲之间的时间间隔表示位置磁铁的位置。类似地，脉宽调制（PWM）输出也可用于表示相同的时间间隔。模拟电流或电压输出是常见的接口方式。
信号可以是0至20 mA、4至20 mA或-10至10伏。MTS Sensors的Temposonics模拟传感器可提供100%或无现场输出调整。绝对串行（SSI）和现场总线协议（CANbus、DeviceNet和Profibus）或工业以太网（EtherCAT或PowerLink）也越来越常见。对于需要高速运动控制的应用，SSI或EtherCAT因其10 kHz更新率成为最流行的数字输出。
以下我们将结合具体应用场景，让我们了解一下哪些行业、设备和应用需要使用到这种类型的位置传感器，并提升系统性能。
一、 工业制造应用

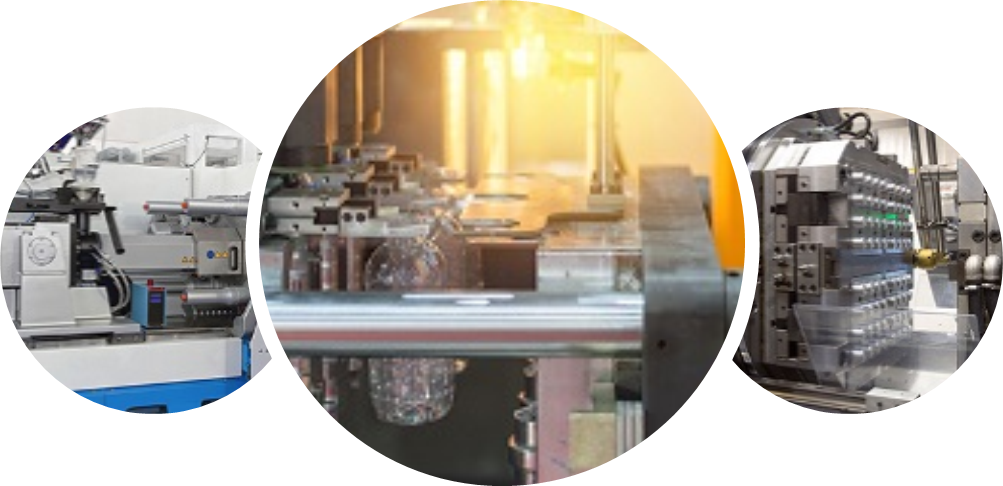

1. 塑料与橡胶加工
吹塑成型：用于型坯厚度控制、合模、滑座移动和喷嘴定位。传感器的高精度、高线性度与高速响应确保了瓶壁均匀、生产稳定。
注塑成型：替代易磨损的电位计，用于注射、顶出和合模控制。其坚固耐用、高速高精度的特性是提升成型质量与效率的智慧之选。
热成型：用于液压机水平与垂直轴的定位反馈，无需额外维护，通过标准总线轻松集成于多轴定位系统。

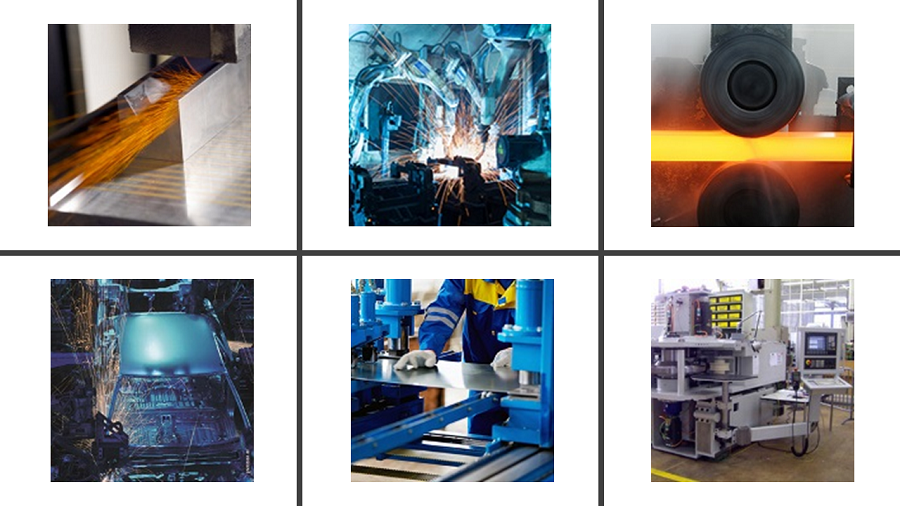

2. 金属加工与成型
磨削与加工：为CNC机床主轴（Z轴）提供高精度、无磨损的位置反馈。R系列传感器分辨率达0.5微米，抗振性强，更新速度快。
点焊：作为气动执行器的反馈装置，实现焊枪精确定位，自动适应不同板厚，降低噪音与维护。
冲压：在高冲击载荷下提供高性能的重复定位，高分辨率与快速响应有助于提升零件质量、重复性并缩短周期。
等离子切割：对电噪声不敏感，非接触式设计，信噪比>25:1，是切割台X-Y轴定位的理想选择。
轧机：通过AGC液压缸精确控制辊缝位移。SSI输出型号提供所需的速度与精度，坚固性最大限度地降低了维护成本与停机时间。

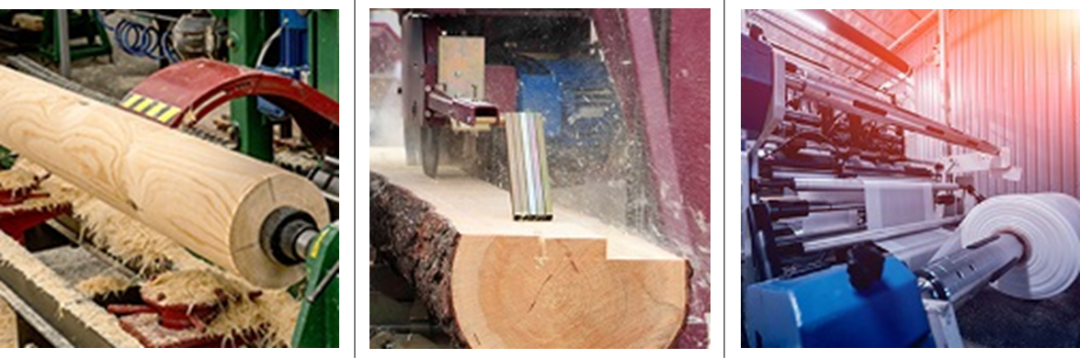

3. 木材与纸张加工
曲线锯切：集成于液压执行器，为锯机运动控制器提供精确的线性反馈，实现原木最优锯切路径，提升出材率高达20%。传感器耐高振、高湿与温差，免维护。
堆垛机：单个传感器可同时测量多达30个位置，极大缩短了模切堆垛等应用的设置时间，提升生产效率。
二、 流体动力与自动化

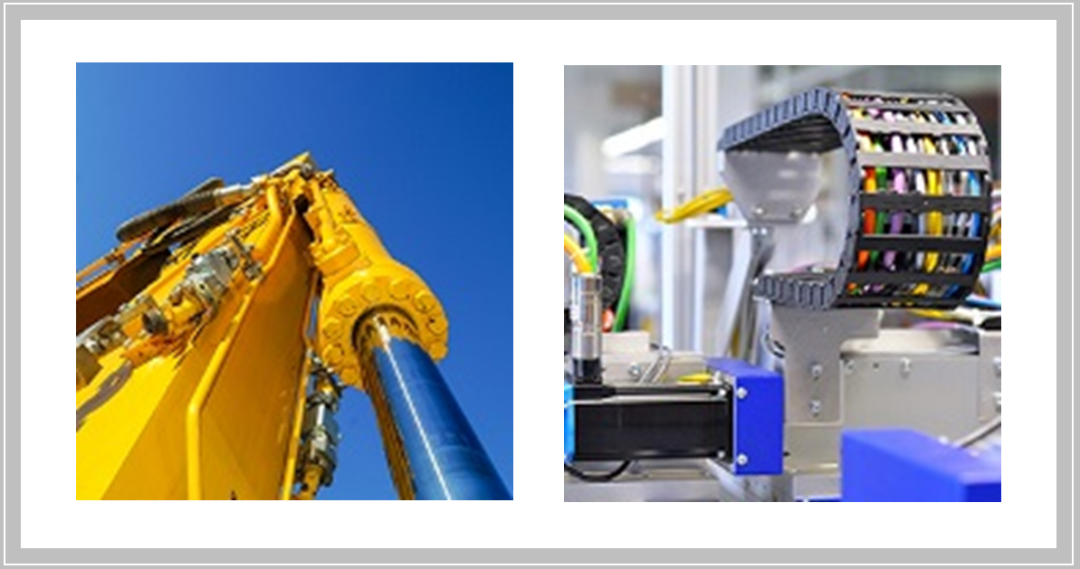

1. 液压与气动

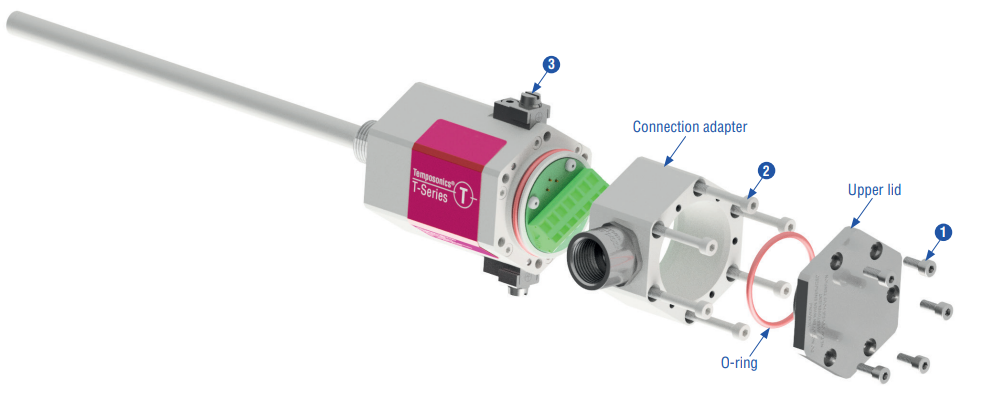

Temposonics传感器已成为液压缸内置位置传感的行业标准。其创新模块化设计允许在不破坏高压密封的情况下更换传感元件与电子部件，显著降低维护成本与停机时间。
2. 工厂自动化与装配
用于确保定位、数量、成型、喷涂等工艺要求。绝对位置传感器耐受宽温、湿度与振动，通过标准协议无缝集成至自动化控制系统。
可嵌入喷涂机、点胶机、夹具、小型机器人、抓取器等多种装配工具，确定执行器位置或进行部件测量。
3. 防爆环境应用
Temposonics线性位置传感器及液位变送器严格遵循UL、FM、CSA、ATEX等防爆标准进行测试和认证。它们满足本安（Intrinsic Safety）和防爆（Ex）要求，可直接安全地安装于石油、化工、制药等存在爆炸性气体或粉尘的危险区域，确保在极端环境下的可靠运行与人员安全。
三、 移动机械设备
传感器专为液压缸直接行程测量设计，也可外置安装。其可靠性提升了机器生产率，实现了操作序列自动化。
1. 农业机械：满足更高精度、自适应性和效率的需求，用于拖拉机、收割机等设备的控制。
2. 工程机械与采矿：助力从液压操纵杆向线控系统的演进，实现转向、驾驶室悬架和机具控制的闭环反馈，提高精度与安全性。
3. 运输与特种车辆：广泛应用于航空、航海、铁路及公路车辆的关键测试、测量与控制，如船舶舵机控制、火车车门等。
四、 轻型工业应用
对于精度要求极高、结构紧凑的应用，需要特殊的传感器来实现关键的位置控制。汽车和医疗设备正是这类精密工程领域的两个典型代表，而专为高精度设计的Temposonics线性传感器在此大显身手。
1. 汽车领域：Temposonics位置传感器为闭环或开环系统设计提供关键的位置控制。凭借其磁致伸缩技术，它使得主动与半主动悬架的线控系统、节能的电动助力转向、更轻更高效的电子换挡手动变速箱以及自动大灯调光系统成为可能，助力汽车智能化与电动化发展。
2. 在医疗设备与移动辅助领域：无论是诊断工具、治疗仪器、患者护理设备，还是康复或行动辅助器械，Temposonics位置传感器都能提供更精准、可重复的定位以及更平稳、更受控的线性运动。其磁致伸缩线性位置传感器和液位变送器，以极高的重复性、准确性和可靠性，测量关键的治疗液体和有价值的生物技术工艺过程，保障医疗安全与效果。
五、 液位测量应用
Temposonics Level Plus®和Tank SLAYER®等液位变送器采用同源磁致伸缩技术，提供免维护、连续、高精度的液位测量。
1. 储罐计量：实现液位、界面、温度、体积的“多合一”测量，安装简便，无需改造罐体，全寿命成本低。
2. 化工与制药：能在蒸汽、泡沫、混合等苛刻工况下稳定工作，并提供满足CIP/SIP清洗要求的卫生型设计（如SoClean®系列）。
3. 酒类库存监控：高精度与本质安全/防爆认证，满足蒸馏酒等易爆环境的税务计量需求。
4. 液压油箱：可靠监测液压油位与温度。
六、 特殊应用及新兴领域
1. 卫星追踪：用于NASA深空网络（DSN）天线，在全天候露天环境下提供长期可靠的位置追踪，无需维护。
2. 娱乐仿真：为全球主要主题公园的动感模拟设备提供运动反馈，创造逼真的沉浸式体验。
3. 地质监测：部署于不稳定山坡，监测位置变化，及时预警山体滑坡或雪崩风险。
结论
从工厂车间到移动机械，从精细医疗设备到仰望浩瀚太空的天眼，安费诺 Temposonics的位移/位置传感解决方案凭借其无与伦比的精度、非凡的可靠性和极低的终身维护需求，成为了工程师和设计师信赖的核心部件。其技术不仅提供了关键的位置信息，还为实现智能速度控制、提升效率、保障安全奠定了坚实基础。无论面对何种严苛挑战，Temposonics传感器都能确保您的系统运行更精准、更智能、更持久。
