在自动驾驶公交系统朝着全天候、高可靠与长续航不断演进的今天，其内部的电驱与辅助系统功率管理已不再是简单的能量转换单元，而是直接决定了车辆运行效率、系统安全性与运营成本的核心。一条设计精良的功率链路，是自动驾驶公交实现稳定动力输出、冗余安全供电与高效能量利用的物理基石。

然而，构建这样一条链路面临着多维度的挑战：如何在提升电驱效率与控制整车成本之间取得平衡？如何确保功率器件在复杂车载工况下的长期可靠性？又如何将电磁兼容、热管理与功能安全无缝集成？这些问题的答案，深藏于从关键器件选型到系统级集成的每一个工程细节之中。

一、核心功率器件选型三维度：电压、电流与拓扑的协同考量

1. 主驱逆变器SiC MOSFET：系统能效与功率密度的关键

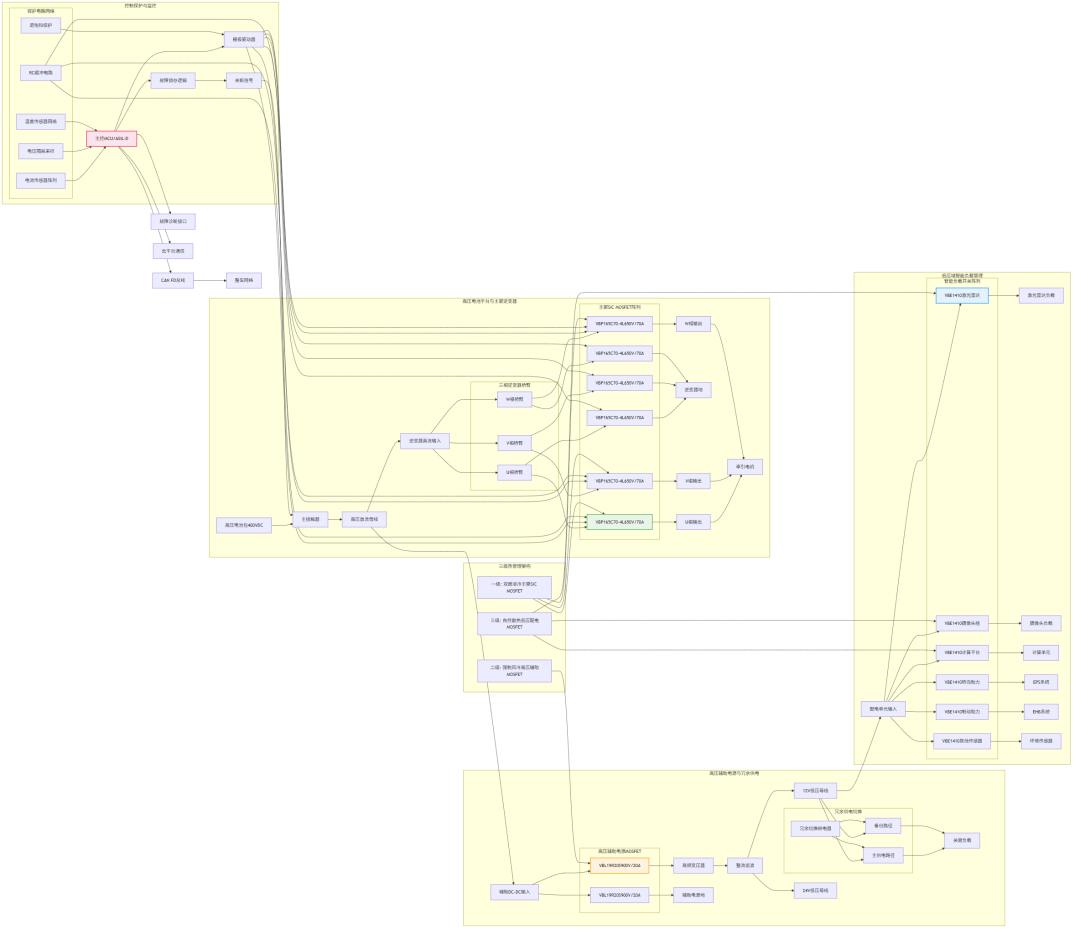

图1: 自动驾驶公交专线方案与适用功率器件型号分析推荐VBE1410与VBL19R20S与VBP165C70-4L与产品应用拓扑图_01_total

关键器件为VBP165C70-4L (650V/70A/TO-247-4L)，其选型需要进行深层技术解析。在电压应力分析方面，考虑到400V高压电池平台及再生制动产生的电压尖峰，650V的耐压配合SiC技术的高可靠性，可充分满足汽车级降额要求。四引脚封装（Kelvin Source）能极大减少驱动回路寄生电感，对于实现SiC器件的高速开关（可达100kHz以上）至关重要。

在动态特性与损耗优化上，极低的导通电阻（Rds(on)@18V仅30mΩ）直接降低了导通损耗。以额定相电流150A RMS为例，相比传统硅基IGBT方案，导通损耗可降低60%以上，显著提升续航里程。更关键的是，SiC器件近乎零的反向恢复电荷（Qrr）降低了开关损耗，使得逆变器效率在典型工况下可达98.5%以上，并允许使用更小的散热器。热设计关联考虑：TO-247-4L封装需配合高性能导热界面材料与液冷板，确保结温（Tj）在125℃的极限工况下仍有充足裕量。

2. 高压辅助电源MOSFET：冗余安全与稳定供电的保障

关键器件选用VBL19R20S (900V/20A/TO-263)，其系统级影响可进行量化分析。在可靠性提升方面，900V的高耐压为12V/24V DC-DC转换器（输入来自400V高压母线）提供了强大的过压与浪涌承受能力，尤其是在负载突卸及复杂电磁环境下的可靠性。其采用Super Junction Multi-EPI技术，在高压下仍保持较低的导通电阻（270mΩ），兼顾了效率与成本。

在安全冗余机制上，该器件可用于构建关键辅助系统（如转向助力、制动助力、感知计算单元）的冗余供电电路。当主供电路径故障时，备份路径可无缝切入，确保自动驾驶系统不断电。驱动电路设计要点包括：采用隔离型栅极驱动器，驱动电阻需优化以平衡开关速度与EMI；必须集成米勒箝位功能，防止桥臂串扰导致的误开通。

3. 低压域负载管理MOSFET：智能化配电与节能的执行者

关键器件是VBE1410 (40V/55A/TO-252)，它能够实现智能配电与负载管理。典型的负载管理逻辑可以根据车辆状态动态调整：正常行驶时，为激光雷达、摄像头、计算平台等核心感知系统提供全功率供电；在泊车或低速巡航时，智能降低部分非关键传感器功耗；当系统检测到单一负载短路时，可快速（微秒级）切断对应通路，防止故障扩散，并上报诊断信息。

在性能与集成度方面，极低的导通电阻（Rds(on)@10V仅12mΩ）使得在分配数十安培电流时，通态压降与温升极低，无需大型散热器，提升了集成度。TO-252封装适合在配电板（PDU）上高密度布局，实现多路负载的集中智能控制。

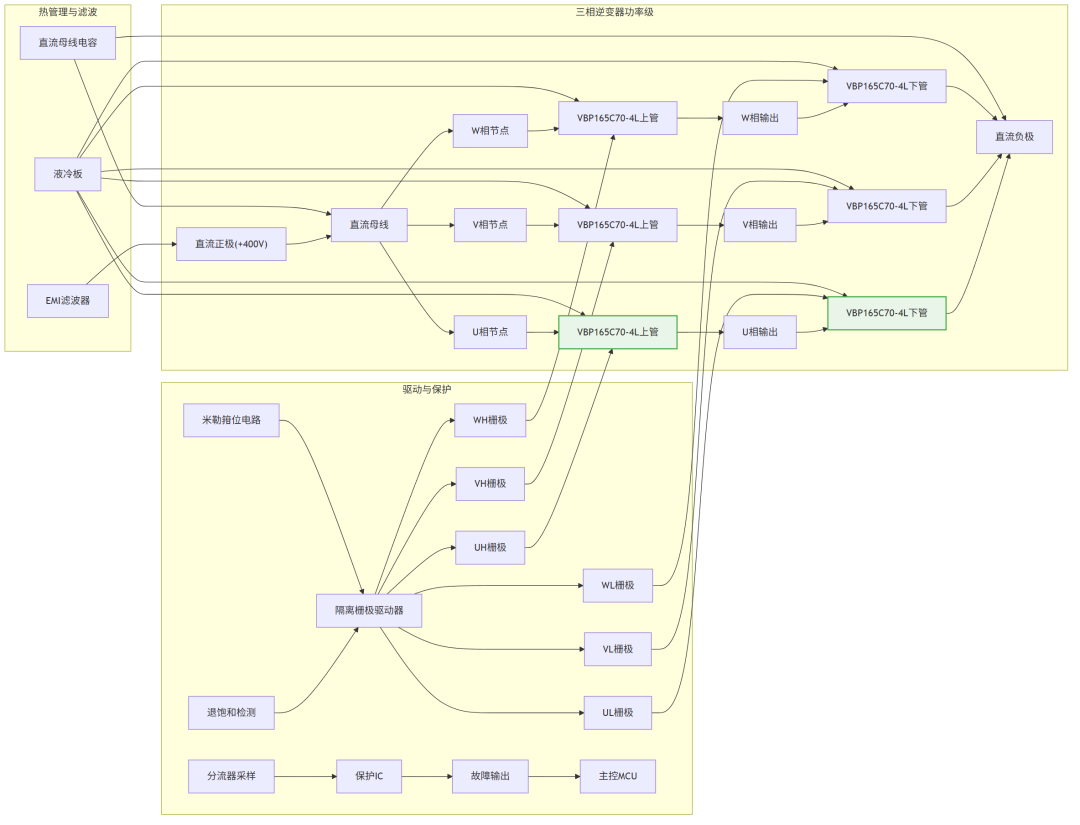

图2: 自动驾驶公交专线方案与适用功率器件型号分析推荐VBE1410与VBL19R20S与VBP165C70-4L与产品应用拓扑图_02_inverter

二、系统集成工程化实现

1.多层级热管理架构

我们设计了一个三级散热系统。一级液冷散热针对VBP165C70-4L主驱SiC MOSFET，直接安装在液冷套件上，目标是将结温波动控制在80℃以下以延长寿命。二级强制风冷面向VBL19R20S等高压辅助电源MOSFET，通过独立风道和散热齿片管理热量，目标温升低于50℃。三级自然散热则用于VBE1410等低压配电MOSFET，依靠PCB大面积敷铜和机箱内空气流动，目标温升小于30℃。

具体实施方法包括：主驱逆变器采用双面冷却设计，功率模块夹在两块液冷板之间；高压DC-DC电路布局在独立屏蔽风道内，功率器件与磁性元件保持距离；低压配电板使用2oz铜箔，并在MOSFET下方布置散热过孔阵列连接至内部接地层。

2. 电磁兼容性与功能安全设计

对于传导EMI抑制，在主驱逆变器直流输入侧部署高性能X2Y电容与共模电感；所有开关节点采用紧凑型叠层母排设计，将功率回路寄生电感降至20nH以下。

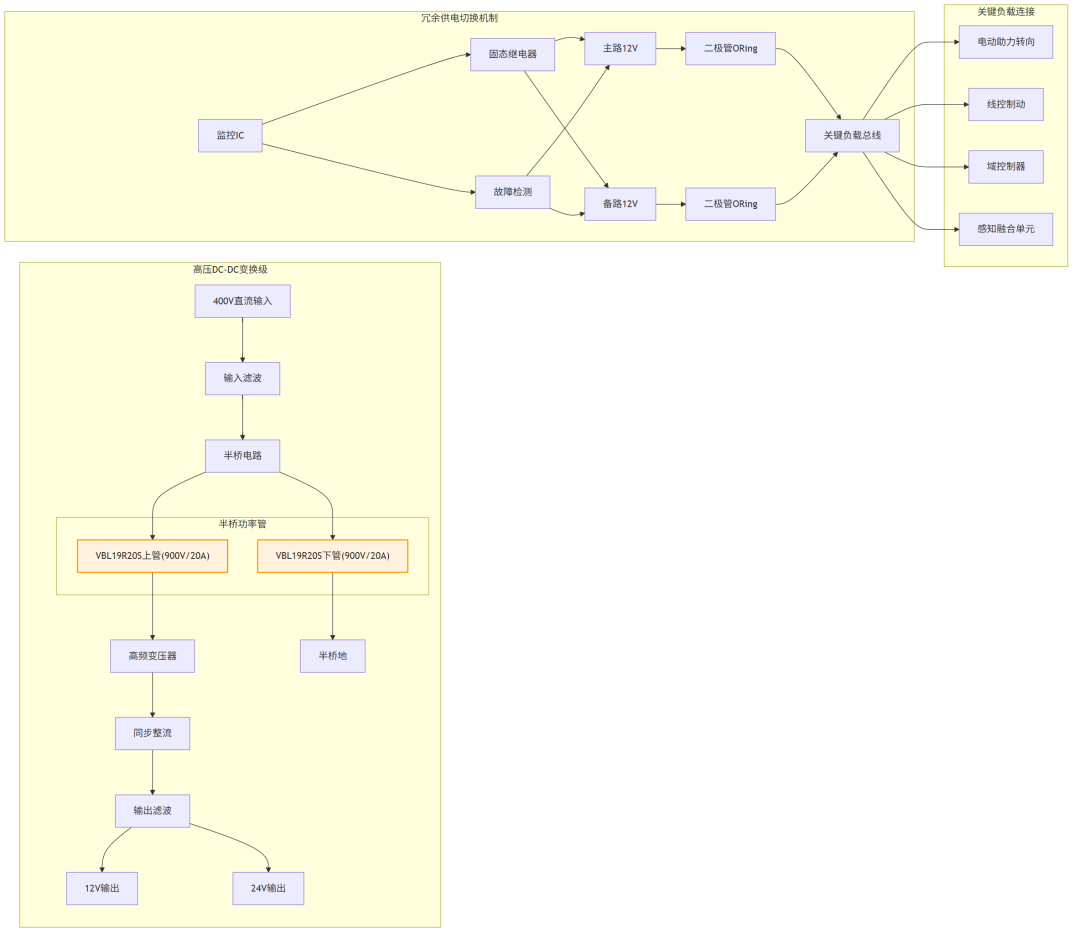

图3: 自动驾驶公交专线方案与适用功率器件型号分析推荐VBE1410与VBL19R20S与VBP165C70-4L与产品应用拓扑图_03_auxiliary

针对辐射EMI，对策包括：高压线缆使用屏蔽层并两端接地；电机三相输出线套用磁环；关键信号线采用差分传输并做好阻抗匹配。

可靠性增强设计方面，电气应力保护通过网络化设计实现。逆变器桥臂采用RC缓冲电路吸收电压尖峰；所有感性负载（如继电器、电磁阀）并联续流二极管。故障诊断机制涵盖：逆变器相电流采用隔离采样，配合ASIL-D等级的MCU进行实时过流保护；器件结温通过集成在模块内的NTC或利用Rds(on)进行在线监测；配电回路具备负载电流监测与开路/短路诊断功能。

三、性能验证与测试方案

1.关键测试项目及标准

为确保设计质量，需要执行一系列关键测试。系统效率测试在典型城市循环工况下进行，使用高精度功率分析仪测量从电池到轮端的能量转换效率，合格标准为不低于92%。功能安全测试需验证冗余供电切换时间，要求主备路切换时间小于10ms，确保系统功能不中断。温升测试在45℃环境温度下，按最大功率工况连续运行2小时，使用热电偶监测，关键器件结温（Tj）必须低于其额定值的80%。开关波形与可靠性测试需在双脉冲测试台中验证SiC MOSFET的开关特性与短路耐受能力，并执行1000小时的高温高湿（85℃/85% RH）加速寿命试验。

2. 设计验证实例

以一款200kW电驱系统的功率链路测试数据为例（输入电压：400VDC，环境温度：25℃），结果显示：逆变器效率在额定负载时达到98.8%；高压辅助电源效率为95.5%。关键点温升方面，主驱SiC MOSFET（液冷）壳温为65℃，高压辅助MOSFET（风冷）为58℃，低压配电MOSFET为35℃。

四、方案拓展

1.不同功率等级与平台的方案调整

针对不同车型，方案需要相应调整。小型接驳车（功率50-100kW）主驱可选用TO-247封装的单管SiC MOSFET并联方案。标准公交（功率150-250kW）采用本文所述的多并联模块方案。超大容量铰接公交（功率300kW以上）则需采用半桥或全桥SiC模块，并升级为双循环液冷系统。

2. 前沿技术融合

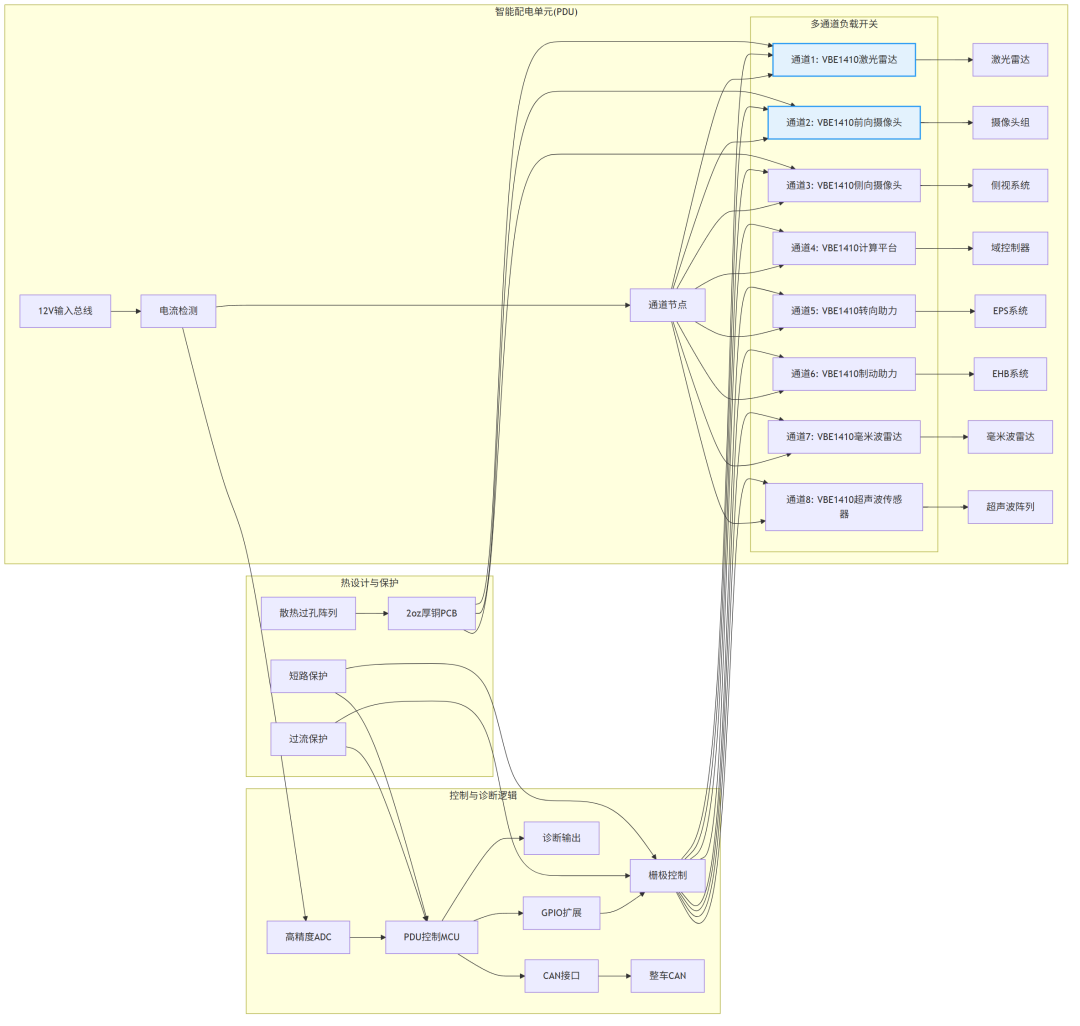

图4: 自动驾驶公交专线方案与适用功率器件型号分析推荐VBE1410与VBL19R20S与VBP165C70-4L与产品应用拓扑图_04_distribution

预测性健康管理是未来的发展方向之一，可以通过在线监测MOSFET的导通电阻漂移、栅极阈值电压变化来预测器件寿命，并与维护周期联动。

智能栅极驱动技术提供了更大的优化空间，例如根据结温实时调整驱动电压以优化开关损耗；或集成高级保护功能，如退饱和检测（DESAT）和有源米勒箝位。

宽禁带半导体演进路线可规划为：第一阶段采用混合方案（SiC主驱 + Si辅助）；第二阶段向全车功率链路SiC化演进，进一步提升系统效率与功率密度；第三阶段探索高压平台（800V）下GaN器件在高频辅助电源中的应用。

自动驾驶公交的功率链路设计是一个多维度的系统工程，需要在电气性能、热管理、电磁兼容性、功能安全、可靠性和成本等多个约束条件之间取得平衡。本文提出的分级优化方案——主驱级追求极致效率与功率密度、高压辅助级注重安全冗余、低压配电级实现智能控制——为不同层次的自动驾驶商用车开发提供了清晰的实施路径。

随着自动驾驶等级提升和V2X技术的深度融合，未来的车载功率管理将朝着更加集成化、智能化和高可靠化的方向发展。建议工程师在采纳本方案基础框架的同时，严格遵循ISO 26262功能安全流程，并为未来的OTA升级与性能优化预留接口。

最终，卓越的功率设计是隐形的，它不直接呈现给乘客，却通过更平稳的乘坐体验、更长的运营里程、更高的出勤率与更低的总体拥有成本，为公共交通运营商提供持久而可靠的价值体验。这正是工程智慧在智慧交通领域的真正价值所在。

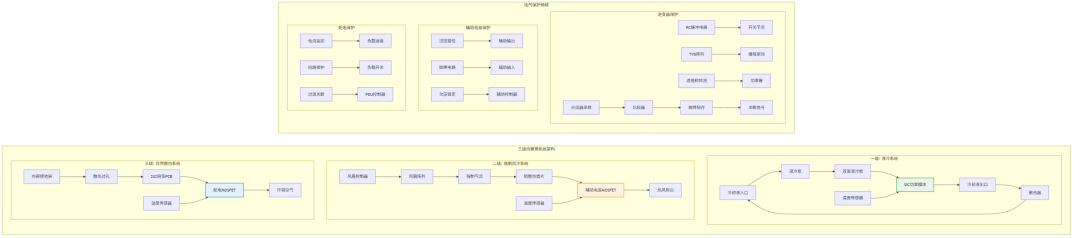

图5: 自动驾驶公交专线方案与适用功率器件型号分析推荐VBE1410与VBL19R20S与VBP165C70-4L与产品应用拓扑图_05_thermal
