随着智能家居与自动化需求的持续升级，AI智能扫地机已成为现代家庭地面清洁的核心设备。其电源管理、电机驱动与传感器控制系统作为整机“大脑与四肢”，需为行走电机、滚刷电机、风机、激光雷达及各类传感器提供精准高效的电能转换与分配，而功率MOSFET的选型直接决定了系统能效、续航时间、噪声控制及运行可靠性。本文针对扫地机对紧凑空间、长续航、低噪声与高智能化的严苛要求，以场景化适配为核心，重构功率MOSFET选型逻辑，提供一套可直接落地的优化方案。
一、核心选型原则与场景适配逻辑
选型核心原则
电压裕量充足：针对内置锂电池（常见12V-36V）及高压辅助电源总线，MOSFET耐压值预留充足安全裕量，应对电机
反电动势及开关尖峰。
低损耗优先：优先选择低导通电阻（Rds(on)）与适合电池电压驱动的低栅极电荷（Qg）器件，最大限度降低传导与开关损耗，延长续航。
封装匹配需求：根据功率等级与极紧凑的安装空间，优选超小型封装如SC70、DFN、SOT23等，实现超高功率密度。
可靠性冗余：满足频繁启停、碰撞与尘絮环境下的长期运行要求，兼顾热稳定性与抗干扰能力。
场景适配逻辑

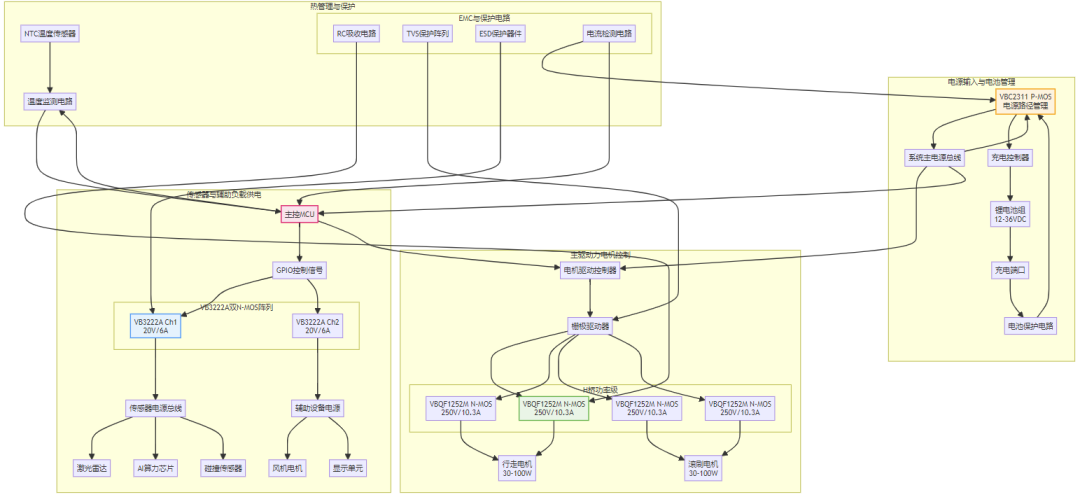

按扫地机核心功能模块，将MOSFET分为三大应用场景：主驱动力电机控制（动力核心）、传感器与辅助负载供电（感知核心）、电源路径管理与充电控制（能源核心），针对性匹配器件参数与特性。
二、分场景MOSFET选型方案

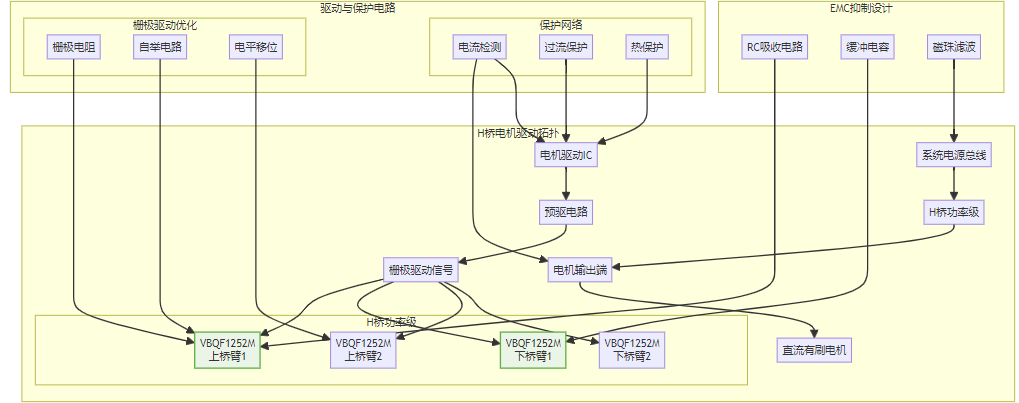

场景1：主驱动力电机控制（行走/滚刷电机，30W-100W）—— 动力核心器件
推荐型号：VBQF1252M（N-MOS，250V，10.3A，DFN8(3x3)）
关键参数优势：采用先进沟槽技术，10V驱动下Rds(on)低至125mΩ，10.3A连续电流满足24V/36V系统电机需求。250V高耐压为电机反电动势及PWM尖峰提供充足裕量。
场景适配价值：DFN8小型封装热阻低、寄生电感小，完美适配扫地机内部极度紧凑的布局。优异的开关特性配合高频PWM控制，可实现电机平稳调速与低噪声运行，提升用户体验。
适用场景：中低压有刷或小型无刷电机H桥驱动，支持精准扭矩与速度控制。

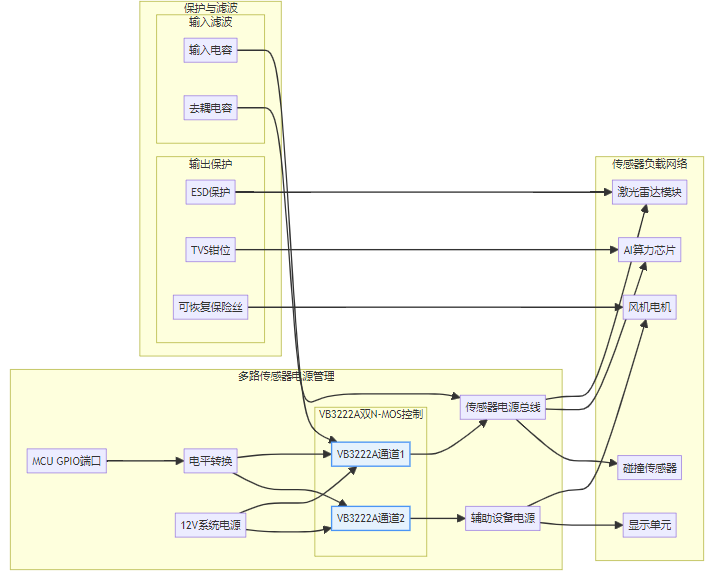

场景2：传感器与辅助负载供电（激光雷达、AI芯片、碰撞传感器）—— 感知核心器件
推荐型号：VB3222A（Dual N+N MOS，20V，6A，SOT23-6）
关键参数优势：SOT23-6超小封装内集成两颗20V/6A N-MOSFET，10V驱动下Rds(on)仅22mΩ。低栅极阈值电压（0.5-1.5V）可由低压MCU或
PMIC直接高效驱动。
场景适配价值：双路独立MOS为多个传感器模块的电源使能控制提供单芯片解决方案，极大节省PCB空间。低导通损耗减少供电路径压降，确保激光雷达、AI算力芯片等关键感知元件稳定工作。
适用场景：多路传感器电源智能分配与开关控制，实现按需供电与系统级节能。

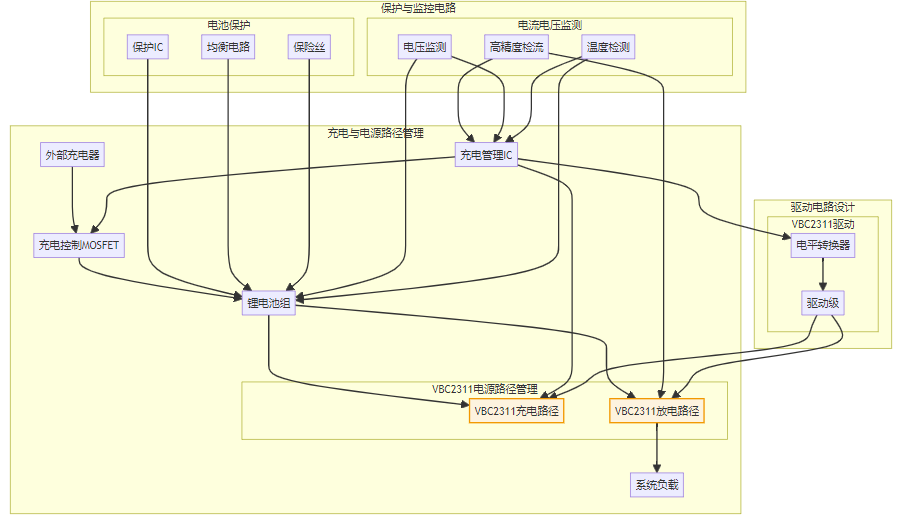

场景3：电源路径管理与充电控制（电池保护、负载开关）—— 能源核心器件
推荐型号：VBC2311（P-MOS，-30V，-9A，TSSOP8）
关键参数优势：TSSOP8封装提供良好散热与适中的占板面积，10V驱动下Rds(on)低至9mΩ，支持高达9A的连续电流。优异的导通特性可有效降低充电与放电回路损耗。
场景适配价值：作为高侧理想二极管或负载开关的核心，实现电池与充电器、电池与系统负载之间的高效、安全连接。低导通压降最大化电池能量利用率，并支持热插拔与短路保护功能。
适用场景：电池充放电路径管理、系统主电源开关、预充电电路控制。
三、系统级设计实施要点
驱动电路设计
VBQF1252M：需搭配专用电机驱动IC或预驱芯片，优化栅极驱动回路以应对高速开关。
VB3222A：可直接由MCU的GPIO驱动，建议每路栅极串联小电阻以优化开关边沿并抑制振铃。
VBC2311：需采用电平转换电路（如NPN三极管或专用负载开关IC）进行驱动，确保完全开启。
热管理设计
分级散热策略：VBQF1252M需依靠PCB大面积敷铜进行散热；VB3222A与VBC2311在典型应用下依靠封装和局部敷铜即可满足要求。
降额设计标准：在扫地机密闭、多尘的内部环境中，持续工作电流建议按器件额定值的60%-70%进行设计，并监控关键节点温升。
EMC与可靠性保障
EMI抑制：电机驱动回路（VBQF1252M）的漏极节点可并联
RC吸收电路或小容量瓷片电容。
保护措施：所有电源路径（尤其是VBC2311所在回路）应设置过流检测。对易受静电干扰的传感器供电端口（VB3222A控制端），建议增加ESD保护器件。
四、方案核心价值与优化建议
本文提出的AI智能扫地机功率MOSFET选型方案，基于场景化适配逻辑，实现了从核心动力到精密感知、从能源管理到高效充电的全链路覆盖，其核心价值主要体现在以下三个方面：
-
全链路能效与续航优化：通过为高电流动力回路选择低Rds(on)的VBQF1252M，为多路感知系统选择高集成度低损耗的VB3222A，以及为电源路径选择高效率的VBC2311，系统各环节的导通损耗被降至最低。此方案能显著提升整机能效，延长单次充电续航时间10%-20%，并减少热量积累，提升长期可靠性。
-
高集成度与智能化基础：超小型封装（DFN8, SOT23-6, TSSOP8）的组合应用，为扫地机内部腾出了宝贵空间，以容纳更大的电池或更复杂的传感器阵列。双路MOS集成器件简化了多路电源管理设计，为AI算力提升、多传感器融合等智能化升级奠定了硬件基础。
-
高可靠性与成本平衡：所选器件针对电池供电系统的电压需求进行了优化匹配，具备充足的耐压裕量。成熟的沟槽工艺与封装技术保证了器件在振动、温变环境下的长期可靠性。同时，方案避免了过度追求超高性能器件，在满足所有严苛工况的前提下，实现了最优的系统性价比。
在AI智能扫地机的动力与电源系统设计中，功率MOSFET的选型是实现长续航、低噪声、高智能与高可靠性的核心环节。本文提出的场景化选型方案，通过精准匹配不同功能模块的电能转换需求，结合系统级的驱动、散热与防护设计，为扫地机研发提供了一套全面、可落地的技术参考。随着扫地机向更高自主性、更强环境感知能力的方向发展，功率器件的选型将更加注重超高效率与超高集成度。未来可进一步探索将驱动、保护与MOSFET集成于一体的智能功率模块（IPM）的应用，为打造性能卓越、用户体验卓越的下一代AI扫地机器人奠定坚实的硬件基础。在智能家居全面普及的时代，卓越的硬件设计是提升产品核心竞争力与用户满意度的关键基石。
