安世发布带功能安全的12/16/24通道线性LED驱动器系列产品

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有9人订阅
+订阅 已订阅
安世半导体近期推出了12/16/24通道、每通道100mA驱动能力的线性LED驱动系列产品。


安世半导体近期推出了12/16/24通道、每通道100mA驱动能力的线性LED驱动系列产品。该系列产品集成芯片级ASIL-B功能安全,满足车灯系统针对功能安全日渐增加的高要求,非常适用于车外照明中的转向灯、刹车灯、贯穿式尾灯,以及日间行车灯等信号灯和装饰灯。


产品特点


全系列包含12CH、16CH、24CH产品

AEC-Q100 Grade 1认证,功能安全ASIL-B版本可选

每通道支持100mA最大输出电流,支持通道间并联输出

+/-5% 输出电流精度

支持模拟和PWM调光

UART over CAN接口,最多支持27个slaves

集成CAN收发器版本可选


产品优势



全系列支持 ASIL-B 功能安全等级

NEX13XX0-Q100全系列产品提供QM以及ASIL-B版本。 ASIL-B版本芯片可以大幅简化系统安全设计和认证过程。



集成丰富的故障诊断功能

NEX13XX0-Q100全系列产品支持通道开路、短路,以及单颗LED短路等检测功能,在正常工作模式与失效安全模式(fail safe)下均可正常运行,保障系统可靠性。



更低的dropout电压,芯片温升更低

NEX13XX0-Q100系列具备比竞品更低的压差电压(dropout voltage),在同等输出电流条件下,可显著降低芯片输入端 LED 供电电压 VS(~200mV@100mA),从而有效降低芯片功耗与温升。


NEX13120


Competitor1


Competitor2

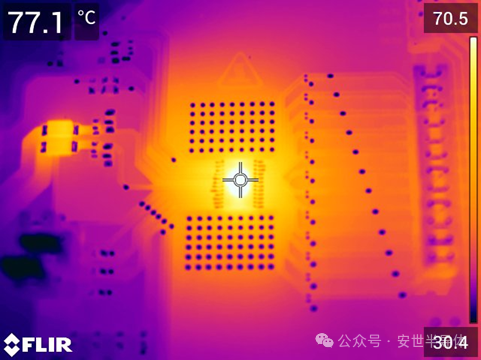

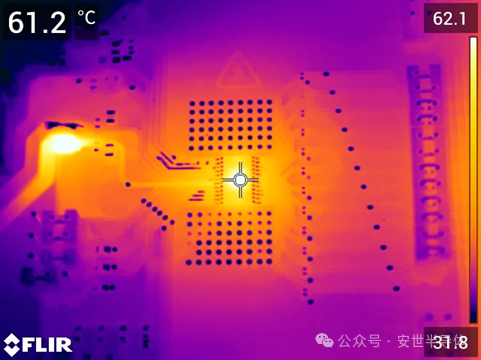

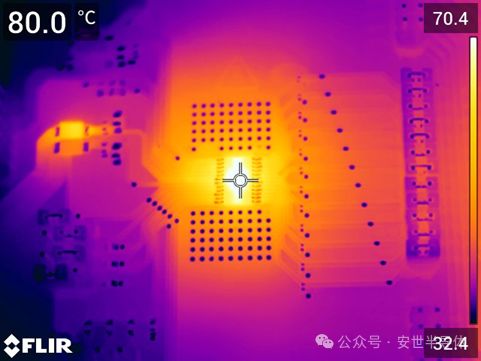

△ 图1.相同负载,安世产芯片表面温度低8~6摄氏度



优秀的EMI性能

NEX13XX0-Q100系列产品通过优化电路和版图设计,系统EMI性能优异。其传导发射(电压法/电流法)及辐射发射测试结果均以大余量通过CISPR 25 Class 5标准。



支持NTC,实现灵活温度监测

NEX13XX0-Q100 芯片集成了 NTC 热敏电阻输入接口,客户可根据系统需求灵活配置温度监测功能,有效节省 MCU 资源。


典型应用


本系列产品适用于车外照明中的转向灯、刹车灯、贯穿式尾灯,以及日间行车灯等信号灯和装饰灯。

NEX13XX0-Q100全系列支持UART over CAN接口,且12/16/24通道器件的数据帧结构相互兼容,在单一总线架构下,可支持多达27片不同通道数的芯片级联,满足客户对通道数量的灵活配置需求。

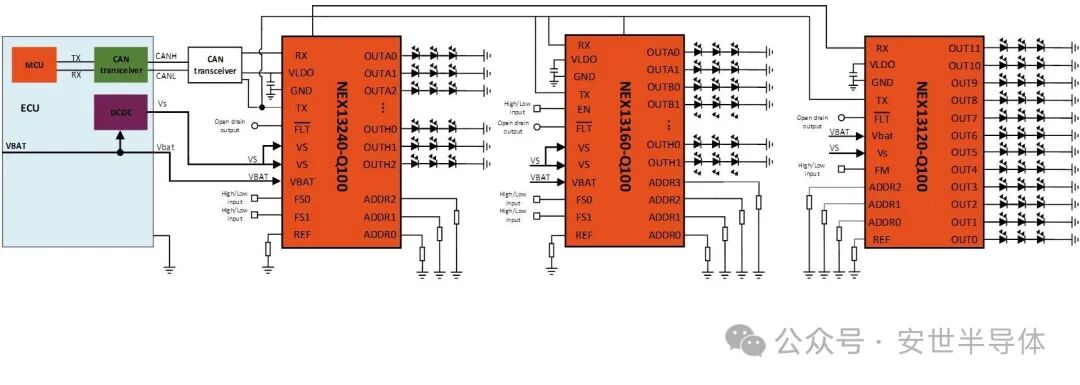

△ 图2.三种不同通道数芯片级联方案

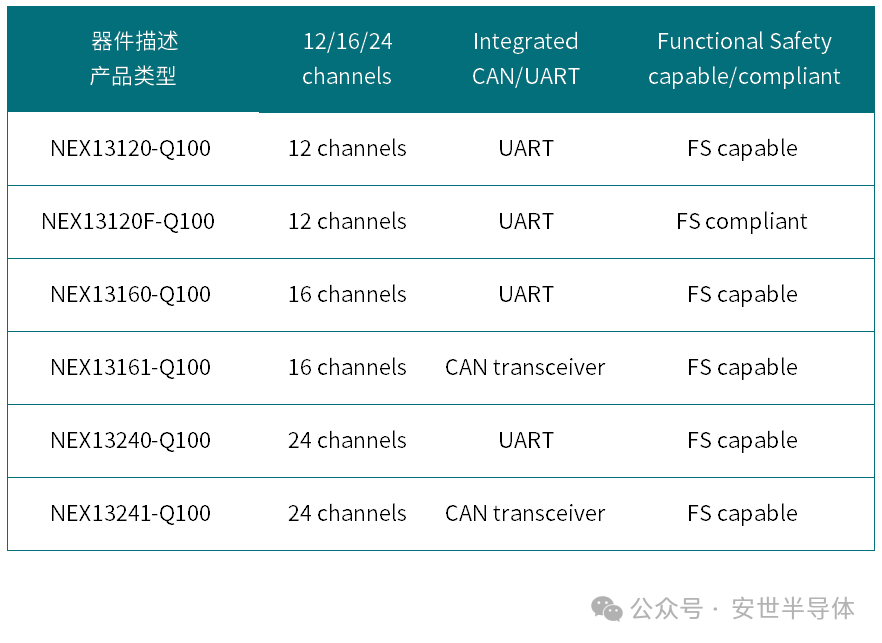

产品选型
