安世 | NEX83X88 PFC控制器系列:可使用更小电感,完成高功率密度电源设计!

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有8人订阅
+订阅 已订阅
安世半导体于近日推出了NEX83X88 PFC(功率因数校正)控制器系列。。。


安世半导体于近日推出了NEX83X88 PFC(功率因数校正)控制器系列,包括适用于300W以内的临界模式PFC控制器,NEX83088 和NEX83288;以及300W以上的多模式PFC控制器,NEX83188。

该系列中临界模式控制器采用了创新的平均电流模式控制策略,可以使PFC开关电源工作在伪定频状态,进而大幅减小功率电感值。同时可以直驱增强型GaN HEMT,非常适合高功率密度电源的PFC设计。

搭配安世半导体的反激、LLC控制器和各种功率器件,工程师可以使用安世器件完成一站式高效可靠的电源设计。

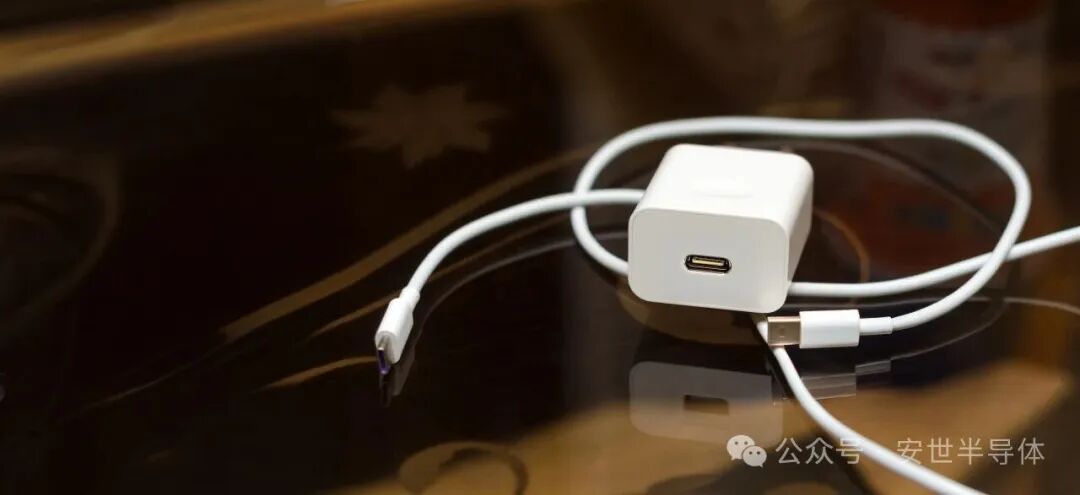

NEX83X88系列PFC控制器系列采用SOP-8封装,适用于PD电源、工业电源、医疗电源、TV电源等应用领域。


产品优势



大幅缩减电感尺寸

安世临界模式PFC控制器采用了创新的基于ACM的自适应可变导通时间控制方式,使运行中开关频率近似恒定。通过准固定高开关频率达到减少电感体积的目的。对比现有市面上的方案,电感值可缩小一半左右。

安世在100W 演示版设计上,变压器从业界常见的ATQ2516缩减到ATQ18,在效率保持近乎不变的情况下,使PCB占板面积缩小一半!

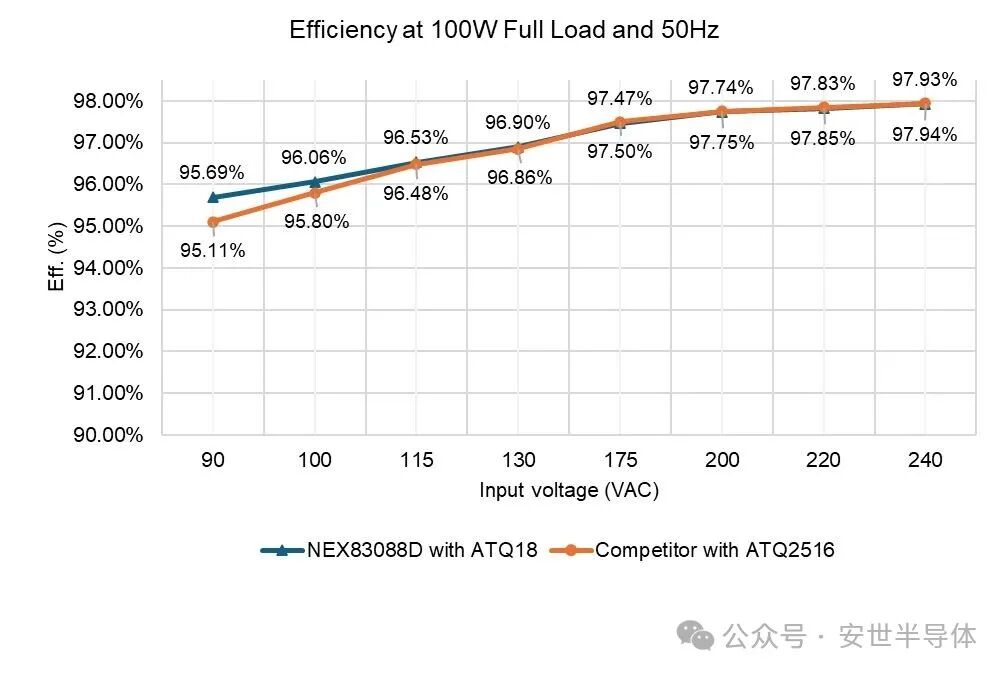

△ 图1.NEX83088D ATQ18磁芯效率对比



恒定高频且直接驱动E-GaN HEMT

芯片工作在可选择的近似恒定的开关频率(89kHz/130kHz/260kHz)。非常适合用来设计氮化镓高功率密度电源。

控制器同时支持6.1V驱动电压,驱动环路不包含RCS电阻,可靠稳定直驱E-GaN HEMT。



EMI易调试

芯片全程工作在伪定频状态,开关频率没有大幅变化,可使用成本较低的EMI电路轻松实现6db以上的裕度。



高性能PFC

NEX83X88 PFC系列产品支持线电压前馈,能实现高/低线电压近似恒定功率点保护。

NEX83X88采样输入电压,输出电压可以根据输入电压自动变化,实现更高的变换效率。

NEX83X88在启动时浪涌电流远低于竞品,降低对电网的瞬时干扰,提升了系统启动的平稳性与可靠性。

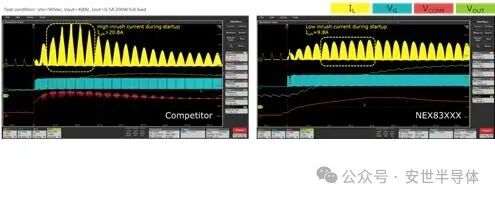

△ 图2. NEX 9.8A Peak vs. 竞品20.8A,NEX 启动更平稳可靠


产品特性


自适应可变导通时间控制

NEX83088和NEX83288支持临界导通模式(CRM)和不连续导通模式(DCM)运行

NEX83188支持连续导通模式(CCM) ,临界导通模式(CRM),和不连续导通模式(DCM)多模式运行

支持增强型GaN HEMT直接驱动

集成线电压前馈及动态增强电路

最大开关频率钳位,以降低损耗

谷底/零电压开关,以实现最小开关损耗

丰富的保护功能:VCC欠压锁定/过压保护(UVLO/OVP),输出过压保护(OVP),逐周期(CBC)电流限制,开环保护(OLP),过温保护(OTP),输入欠压/过压保护(Brown-in/Brown-out)

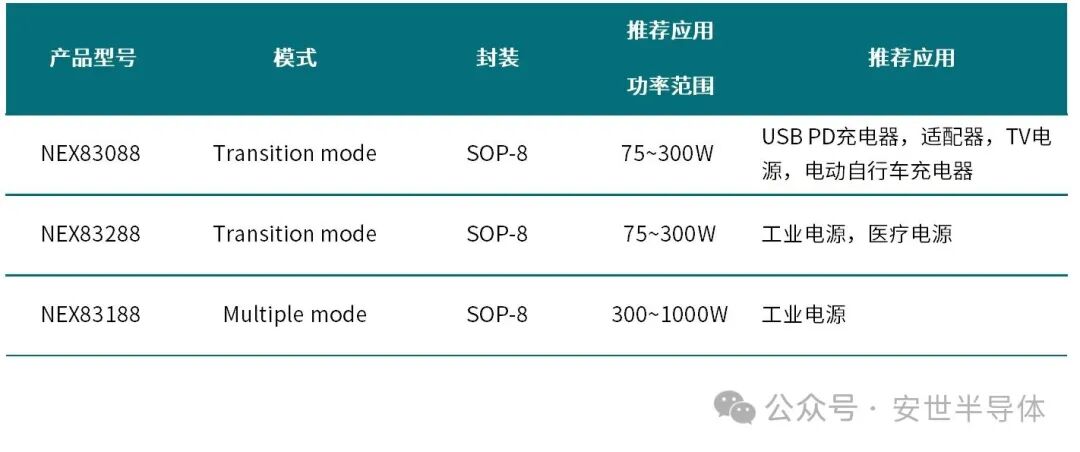

产品选型


NEX83X88 PFC系列产现已全面量产。客户可根据项目需求灵活选用最合适的芯片设计系统。
