TE上新|告别蛮力插拔,FLIP-N-LOK 线对板信号连接器让装配变轻松

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有12人订阅
+订阅 已订阅
TE Connectivity(以下简称“TE”)近期推出全新的FLIP-N-LOK线对板信号连接器,这是一款高密度多负载解决方案,可将多个信号插头替换为单个高密度插头,从而释放电路板空间。。。

随着家电产品功能日益丰富,PCB(印刷电路板)上的信号连接线数量也显著增加。以典型家电PCB为例,其信号连接需求往往超过80个。传统多连接器方案不仅占用宝贵的PCB空间,还面临组装效率低、操作不便等挑战。

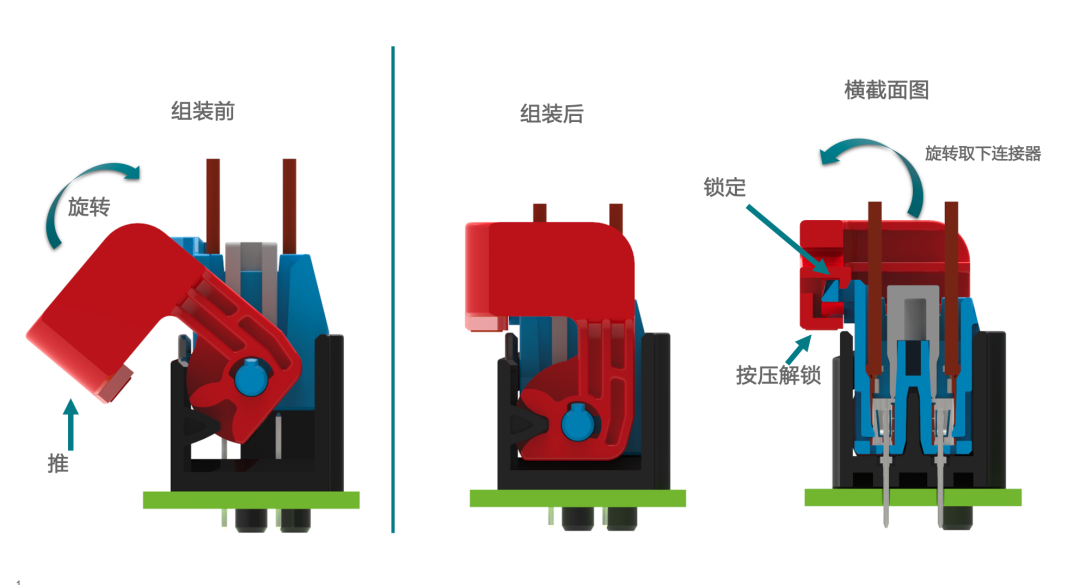

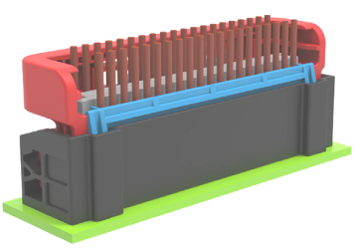

为此,TE Connectivity(以下简称“TE”)近期推出全新的FLIP-N-LOK线对板信号连接器,这是一款高密度多负载解决方案,可将多个信号插头替换为单个高密度插头,从而释放电路板空间,实现更整洁的布局,并减少装配时间。其先进的杠杆设计有助于减少插拔力,从而改善人体工学性能,同时还起到安全锁定机构的作用。为了防止端子错插,连接器外壳具有内置的防错结构。




优势特性

  • 模块化高密度连接器

  • 杠杆锁紧器,有助于提升人体工学性能



  • 外壳具备防呆设计(极化功能)

  • 端子具备防错键位设计,有助于降低装配错误率

  • 可与标准1.57mm厚度的PCB板配合使用

  • 适用于波峰焊工艺(峰值温度范围:255°C至270°C,持续时间:2-5秒)


应用场景


大家电

自动化与控制

暖通空调控制系统


电池管理系统

工业机械

医疗设备



更多参数

电气

  • 额定电流(最大值):2.8 A

  • 额定电压(最大值):50 VDC

  • 线径:22-24 AWG

机械


  • 引脚间距(mm):2.5

  • 插入力(最大值):45 N

  • 插拔寿命(最大值):10

材料


  • 工作温度:-30°C ~ +105°C

  • 端子材质:铜合金

  • 连接器和杠杆:UL 94 V-0

  • 端子位置保证器(TPA):UL 94 V-2
