Vishay | 低损耗、高散热:新型 IHDM 电感器重塑汽车级功率磁性元件

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有5人订阅
+订阅 已订阅
Vishay 宣布,推出两款全新 IHDM 汽车级直插型扁线电感器,这些器件采用 1107 封装尺寸,软饱和电流可达 422 A。

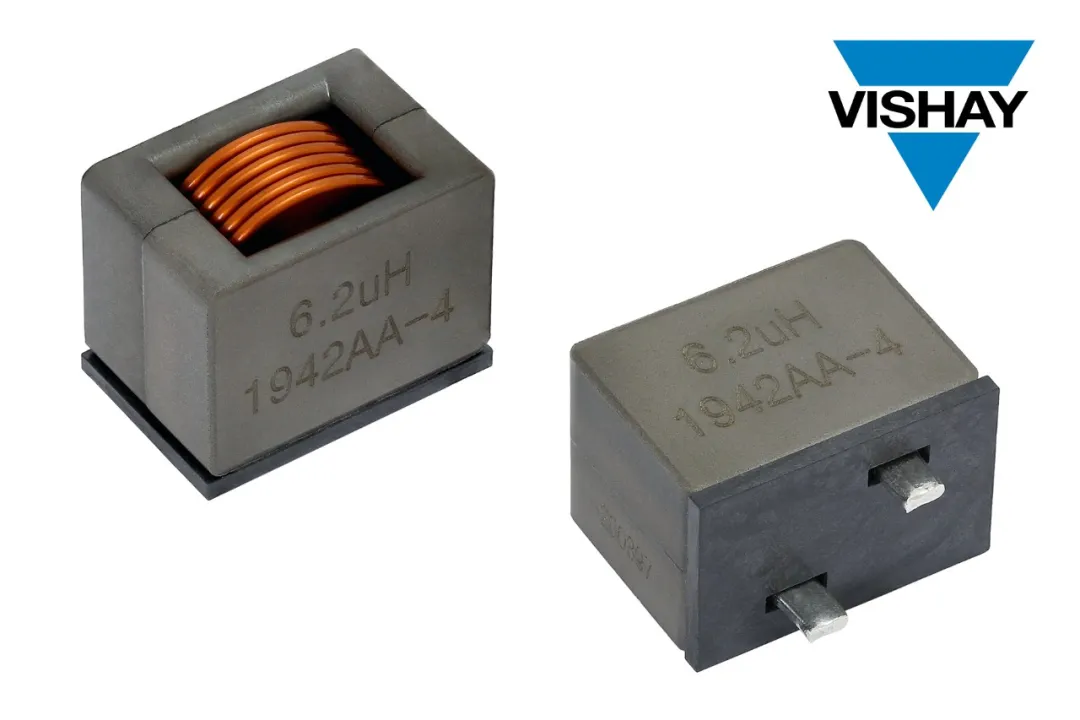

IHDM 汽车级电感器


  • 这种直插型电感器采用变线绕阻,铁粉合金磁芯技术,可实现低直流电阻(DCR),从而减少功耗,并提高效率

  • 在 180 °条件下具有出色的感值及饱和电流稳定性

Vishay 宣布,推出两款全新 IHDM 汽车级直插型扁线电感器,这些器件采用 1107 封装尺寸,软饱和电流可达 422 A。采用铁粉合金磁芯技术,Vishay 电感器产品线的 IHDM-1107BBEV-2A 和 IHDM-1107BBEV-3A 在 - 40 °C 至 + 180 °C 的严苛工作温度范围内,具有出色的感值和饱和电流稳定性,功耗低,散热性能优异。
日前发布的这两款器件的扁线绕阻直流电阻(DCR)低至 0.22 mΩ,可最大限度减少损耗,改善额定电流性能,从而提高效率。与基于铁氧体的竞品解决方案相比,IHDM-1107BBEV-2A 和 IHDM-1107BBEV-3A 在 + 125 °以上温度条件下,额定电流和饱和电流分别提高 30 %。电感器具有软饱和特性,因此电感值随着电流的增加而缓慢下降,并且不受温度影响。

这些通过 AEC-Q200 认证的器件的耐压高达 350 V,适用于大电流、高温功率应用中的 DC/DC 转换器、逆变器、车载充电器(OBC)、域控制单元(DCU)以及用于内燃机(ICE)、混合动力(HEV)和全电动(EV)汽车中电机和开关噪声抑制的滤波器。这些电感器有两种磁芯材料可供选择,可根据应用优化性能。

IHDM-1107BBEV-2A 和 IHDM-1107BBEV-3A 的引脚剥离了绝缘层并镀锡,适用于通孔固定。Vishay 可根据客户需求定制不同的感值、直流电阻(DCR)、额定电流和额定电压。安装方式也可根据需求定制,包括引脚裸铜、表面贴装和鱼眼端子。为降低锡须生长风险,电感器采用热浸镀锡。器件符合 RoHS 和 Vishay 绿色标准,无卤素。

器件规格表


(1) 直流电流 (A) 会造成 ΔT 下降约 40 °C

(2) 直流电流 (A) 会造成 L下降约 20 %

(3) 直流电流  (A)  会造成  L 下降约  30 %


IHDM-1107BBEV-2A 和 IHDM-1107BBEV-3A 现可提供样品并已实现量产,供货周期为 14 周。
