先积产品推荐 ▏专为小尺寸设计的单片振荡器/功率驱动器_ LTP850x

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有0人订阅
+订阅 已订阅
LTP850x是一款专为小尺寸设计的单片振荡器/功率驱动器,隔离接口应用中的隔离电源。





LTP850x是一款专为小尺寸设计的单片振荡器/功率驱动器,隔离接口应用中的隔离电源。该设备通过3.3V或5V直流电源驱动一个低矮的中心抽头变压器初级。次级根据变压器匝数比提供任何隔离电压。LTP850x由一个振荡器和一个栅极驱动电路组成,该电路提供互补输出信号,以驱动接地参考N沟道电源开关。这个内部逻辑确保两个开关之间先断后动。


01

产品特色

/ LTP850x

  • 专为小型变压器设计的推挽驱动

  • 工作频率 160 kHz (LTP8501) / 360kHz (LTP8502)

  • 支持3.3V 或 5V供电

  • 高的源边电流驱动能力

    ---350mA (最大) @ 5V 供电

    ---150mA (最大) @ 3.3V 供电

  • 低纹波整流输出允许小的输出电容

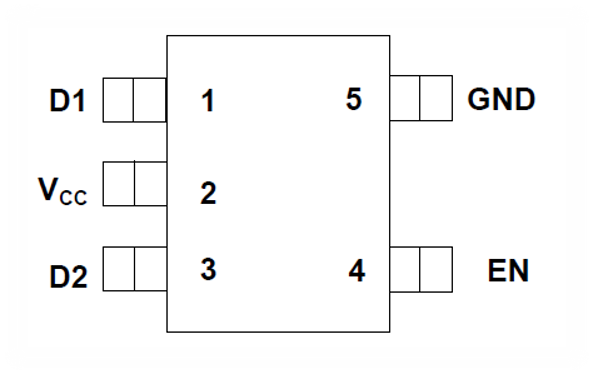

  • 更小的封装:SOT23-5


02

产品应用

/ LTP850x

  • 隔离CAN, RS-485, RS-422, RS-232, SPI, I2C, 低功耗LAN接口供电

  • 工业自动化

  • 充电桩

  • 医疗设备


Transformer Driver for Isolated Power Supplies


03

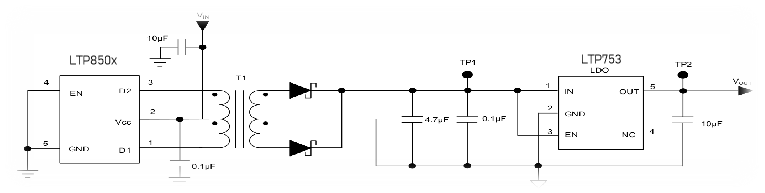

产品应用框图

/ LTP850x



04

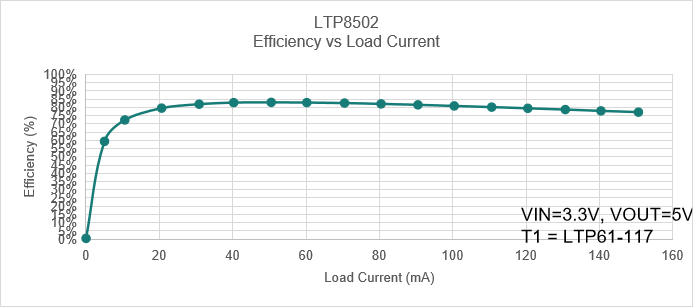

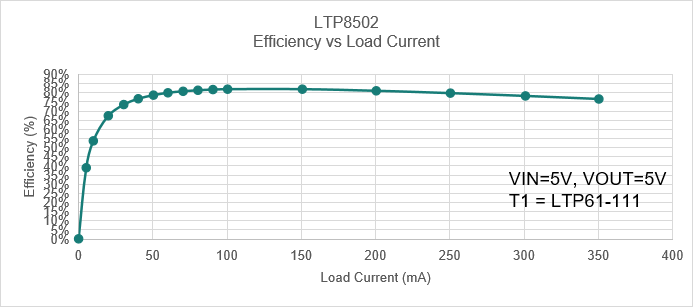

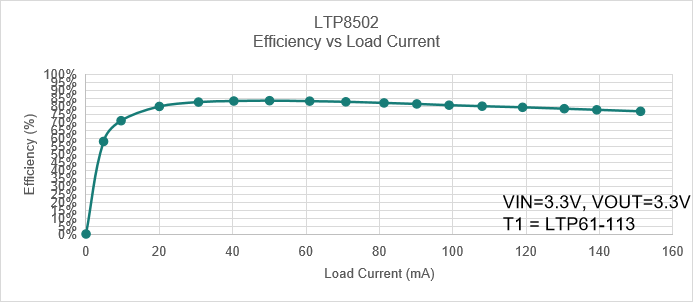

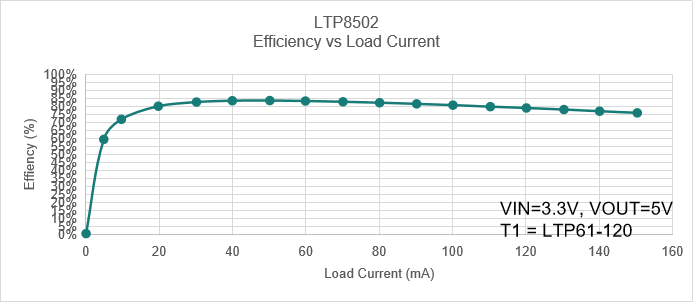

加不同变压器输出实测效率曲线

/ LTP850x



05

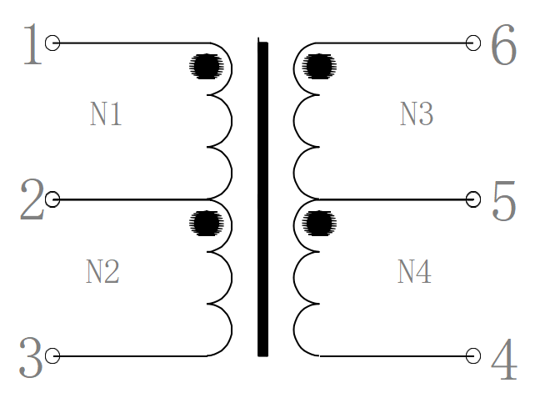

配套变压器型号

/ LTP850x



06

订购信息

/ LTP850x



07

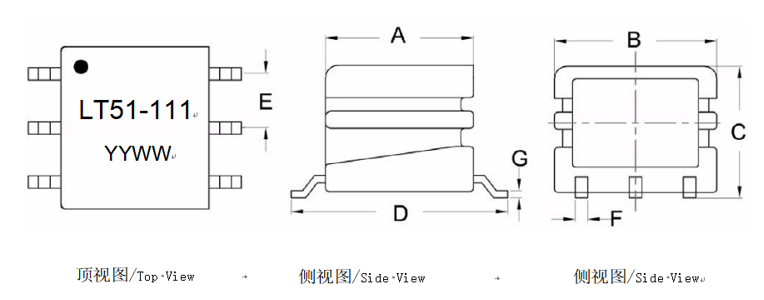

变压器(2.5kV) 订购信息

/ LTP850x



08

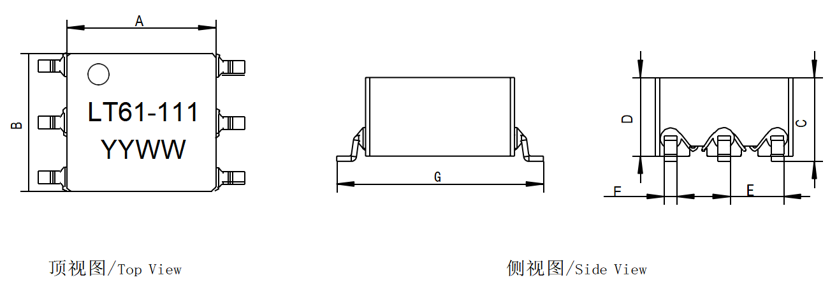

变压器(5kV) 订购信息

/ LTP850x




( END )。
