MDD | 充电宝频频爆雷,电路设计千万要注意这些点!

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有0人订阅
+订阅 已订阅
近日,知名充电宝品牌陆续宣布召回几十万台移动电源产品,原因是"部分电芯原材料来料原因,极少数产品在使用过程中可能存在过热现象,在极端场景下可能产生燃烧风险"。

近日,知名充电宝品牌陆续宣布召回几十万台移动电源产品,原因是"部分电芯原材料来料原因,极少数产品在使用过程中可能存在过热现象,在极端场景下可能产生燃烧风险"。这一事件再次将移动电源的安全问题推到了风口浪尖。


作为分立器件领域的专业厂商,我们不禁要问:除了电芯本身的质量控制外,还有哪些电子元件在默默守护着我们的充电安全?今天,我们就来深入探讨分立器件——特别是保护器件TVS(瞬态电压抑制二极管)ESD(静电放电保护器件)在移动电源中的关键作用。


移动电源的安全防护是一个系统工程,电芯质量固然是基础,但外围保护电路的设计同样至关重要。一套完整的移动电源保护系统通常包括:

电芯本身的安全设计

电池保护电路(BMS)

输入/输出过压、过流保护

温度监控和保护

瞬态电压和静电防护

其中,TVS和ESD器主要负责后两项防护任务,它们是移动电源抵御外部电气威胁的第一道防线。




TVS(瞬态电压抑制二极管)是一种高效能的保护器件,能够在极短时间内(纳秒级)响应电压浪涌并将其钳位到安全水平。


在移动电源中,TVS主要发挥以下作用

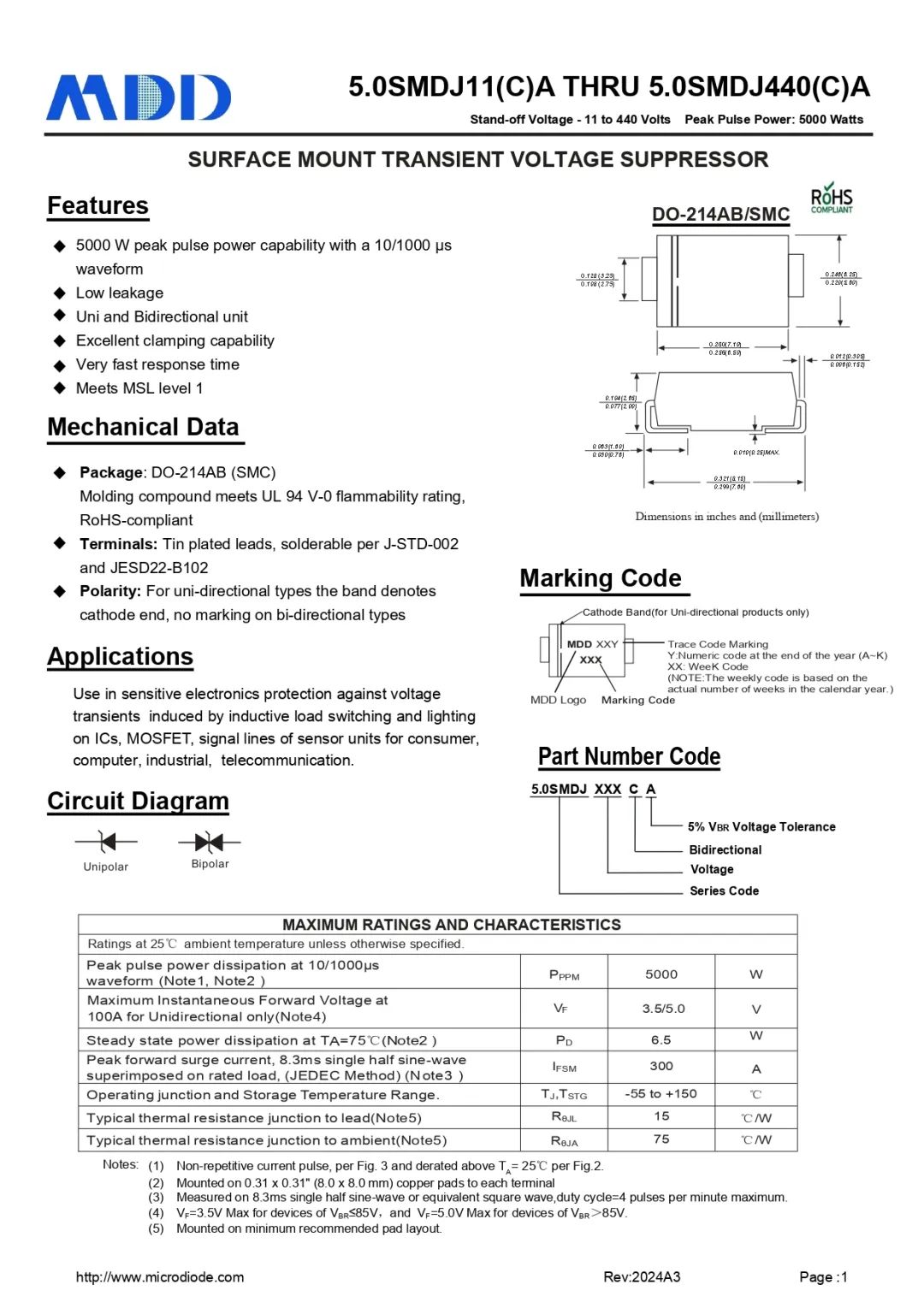

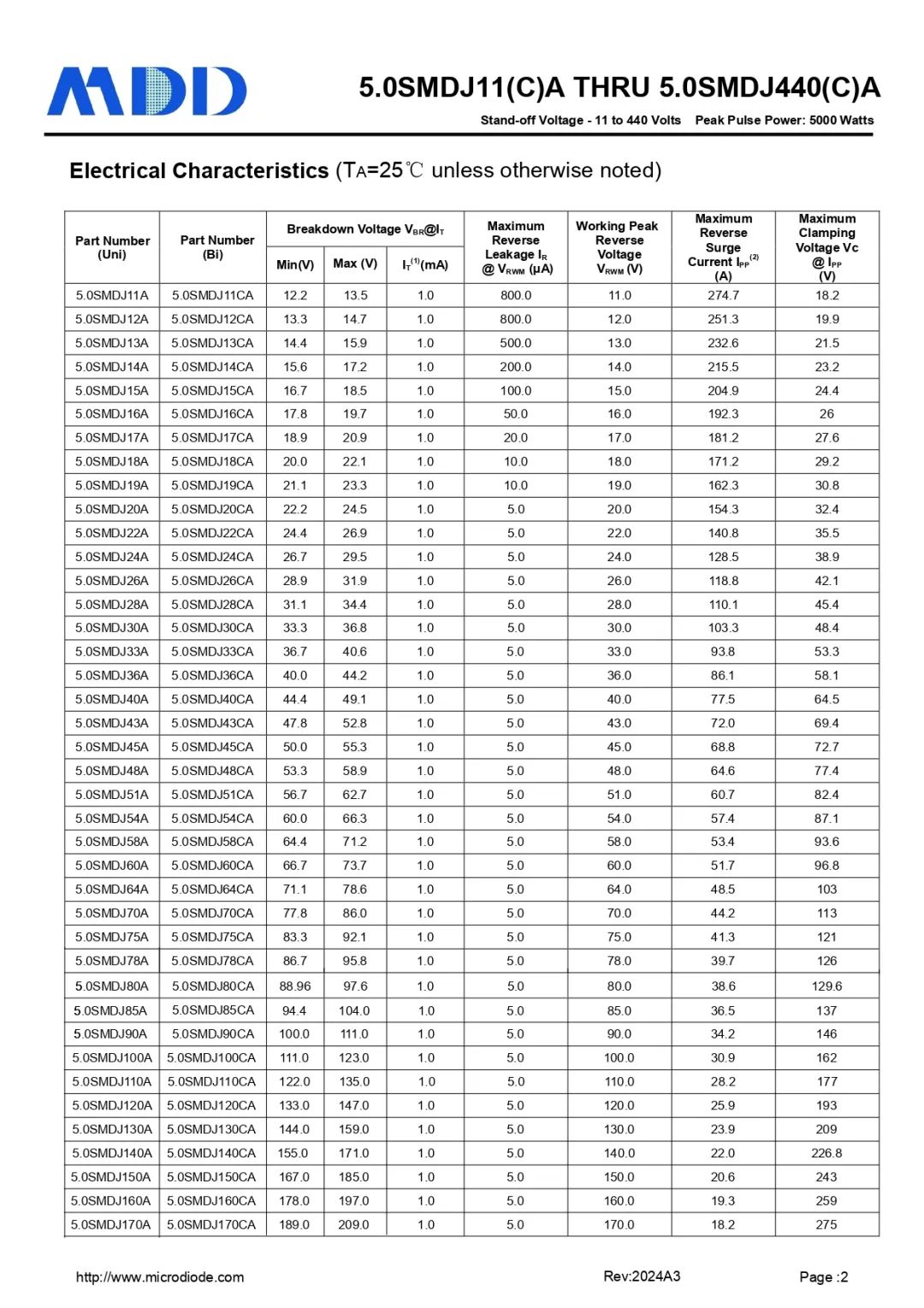

MDD的5.0SMDJ系列为例,采用CLIP结构,释放了芯片和支架之间的应力,可靠性高,已经在户外储能领域广泛应用。

专为高能瞬态电压抑制设计

200-5000W峰值脉冲功率(10/1000μs波形)

响应时间达纳秒级,可快速钳位危险电压

工作电压范围覆盖11V—440V

适配各种移动电源和户外储能

超低泄漏电流,不影响设备正常工作时长

符合RoHS标准的SOD123F/SMA/SMB/SMC等封装



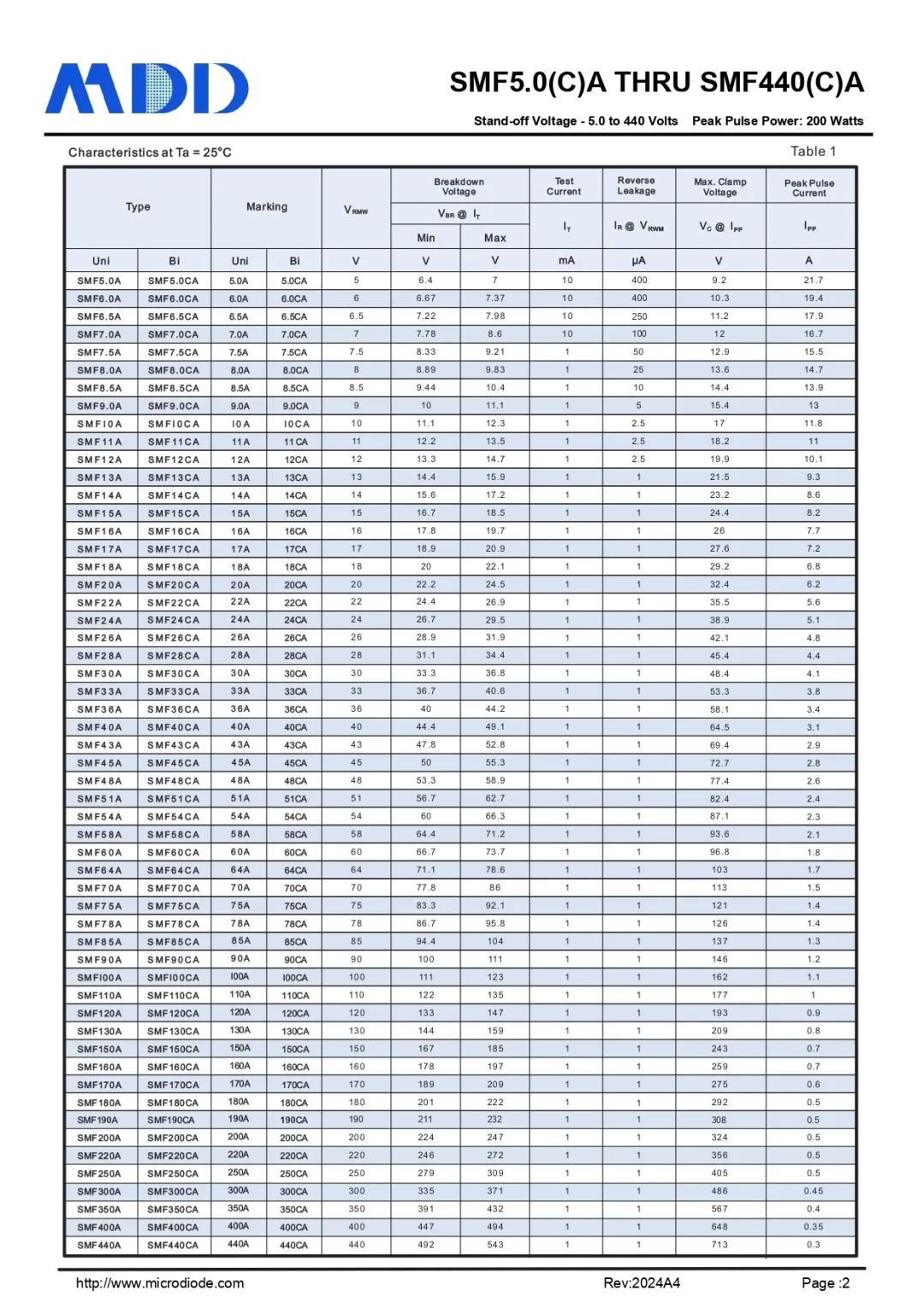

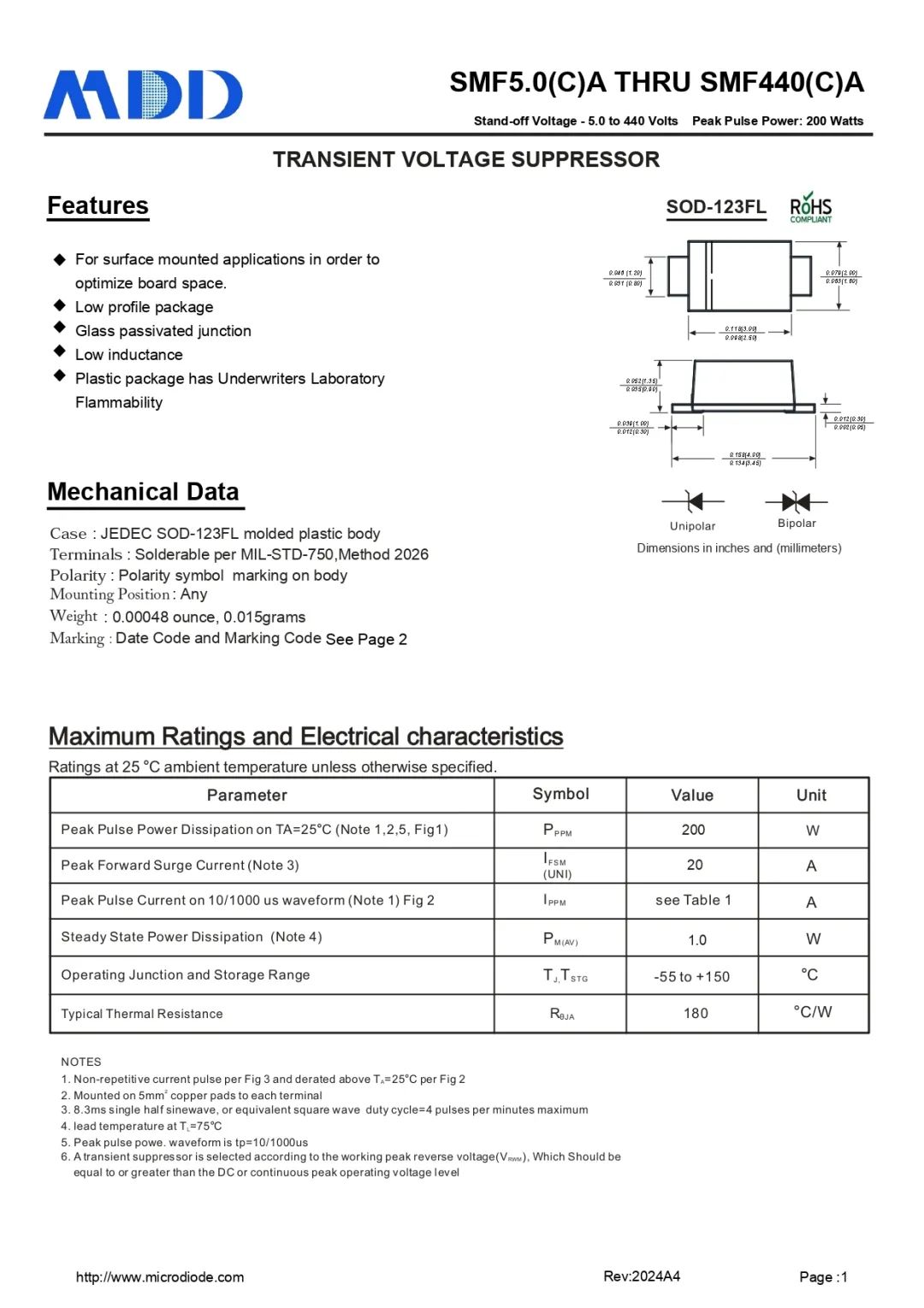

SMFSMF4L系列也广泛应用于移动电源受电端

减少热插拔带来的浪涌和异常静电带来的风险

该封装满足PCB小型化的需求



TVS在移动电源中的应用价值

0 1


输入端口保护:电网波动较大时,劣质充电器输出端会产生各种电压尖峰脉冲,从移动电源的输入端进入。移动电源输入端Vbus装配TVS,则能够迅速吸收这些能量,防止高压损坏内部电路。


0 2

输出端口保护:移动电源连接感性负载时,可能会导致电压尖峰,TVS为这些不可预见的电压波动提供泄放路径。

0 3


雷击和感应浪涌防护:虽然不常见,但在雷雨天气使用移动电源时,线缆耦合浪涌对充电回路产生破坏风险。TVS为此类极端情况提供额外保障。

以此次充电宝召回事件为例,过热导致内部电路出现异常电压,但加载TVS防护的BMS电路中,TVS可以高效吸收异常电压,避免BMS芯片损坏导致监控失效带来的起火风险。



ESD(静电放电保护)器件专门用于防护日常静电放电对电子设备的损害。人体静电可达数千伏,足以损坏精密的充电控制芯片。

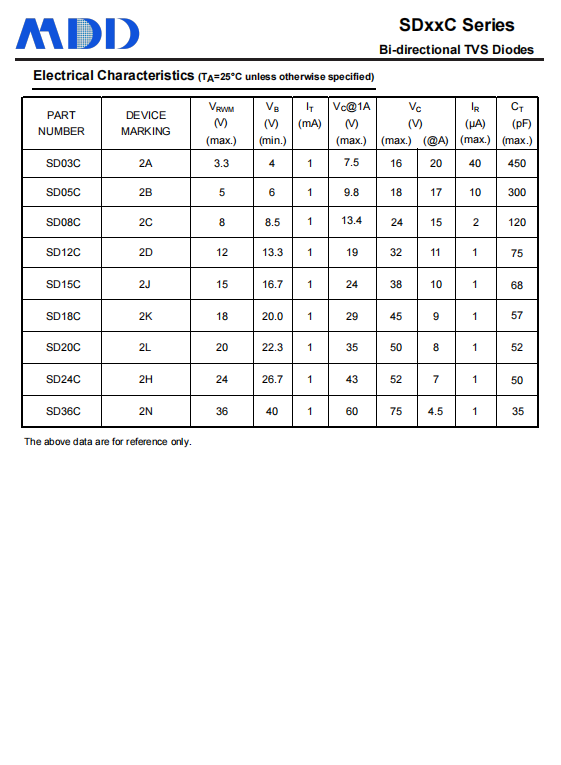

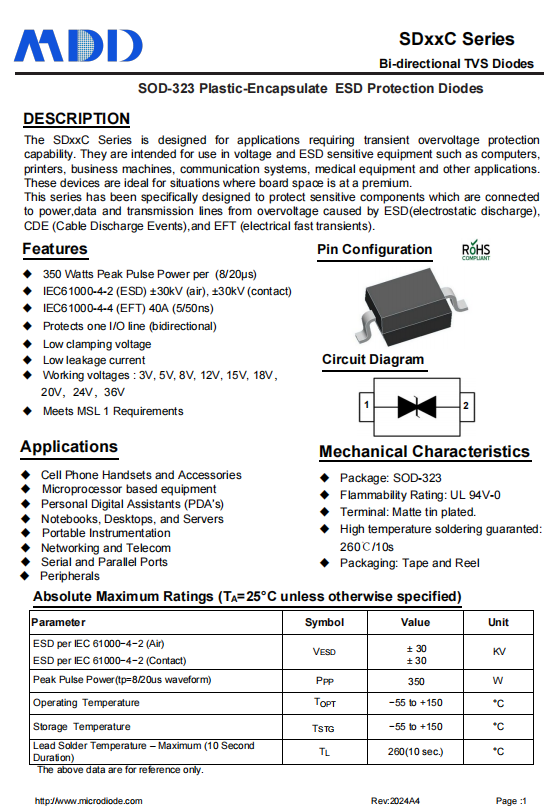

MDD的SDxxC系列双向TVS二极管

专为ESD防护设计具有以下特性:

符合IEC61000-4-2标准:

±30kV(空气/接触放电)

工作电压5-36V,匹配Type C输出的各种电压应用

小尺寸封装SOD323,节省设计空间



ESD在移动电源中的应用价值

0 1


接口防护:USB等外露接口极易受到人体静电放电影响。ESD器件为这些敏感节点提供低阻抗放电路径。


0 2

芯片保护:现代移动电源使用的MCU、电量计等芯片对静电敏感,ESD器件为其I/O口提供贴身防护。

0 3


提升耐用性:良好的ESD设计能显著提高产品在潮湿环境或干燥季节(静电高发期)的可靠性。

值得注意的是,在高温环境下(如此次召回事件中提到的过热情况),半导体器件的ESD耐受能力通常会下降,这使得预先设计的ESD保护更为重要。



从工程角度看,一次完整的安全设计应包括:

1. 多层次保护架构:采用"电芯-BMS-接口保护"的多级防护策略,避免单点失效。

2. 布局优化:保护器件应尽可能靠近被保护端口,走线短而粗。

3. 安全冗余设计:关键保护功能应有备份机制,如温度保护可采用"软件+硬件"双监控。

4. 严格测试验证:包括但不限于:雷击测试(IEC 61000-4-5)、ESD测试(IEC 61000-4-2)、异常充放电测试、高温老化测试

5. 保护器件的合理选型:

TVS应选择适当的钳位电压和功率容量

ESD器件需考虑结电容对高速数据线的影响


MDD的保护器件针对不同的应用场景,推出不同的型号,以满足各行业匹配需求。


对于普通消费者,虽然无法直接查看内部保护器件,但可以通过以下几点判断产品安全性:

1. 认准正规品牌和认证标志(如CE、UL、PSE等)

2. 检查产品是否明确标注保护功能(过充、过放、短路等)

3. 注意产品做工,优质产品通常更注重内部保护

4. 避免购买异常轻便的"高容量"产品

5. 使用时注意异常发热情况,及时停止使用
