在电子电路的复杂世界里，不同型号的元器件各自扮演着独特且关键的角色。本文将深入探讨 1N4007、1N4007W、SS14、SS16、RS1M、US1M、SS8050、S8550、B5819W、BZT52C5V1 这些常见元器件的应用场景，帮助电子爱好者和工程师们更精准地理解和运用它们。

一、1N4007 与 1N4007W

1N4007 是一款轴向引线的标准恢复整流二极管，而 1N4007W 是其贴片形式，两者在功能上基本一致。它们的主要特性是能够承受高达 1000V 的反向电压，平均整流正向电流为 1A 。

应用场景

1. AC-DC 电源转换（整流）：在众多需要将交流电转换为直流电的电路中，1N4007 系列二极管被广泛应用。例如，常见的 AC 适配器，其内部电路通常会使用四个 1N4007 组成桥整流电路（如图 1 所示）。交流输入电压经过桥整流后，输出的是脉动直流电，再通过电容滤波，就可以得到较为平滑的直流电压，为后续的电子设备提供稳定的电源。在一些小型家电，如充电器、简易电源模块等，都能看到 1N4007 的身影。

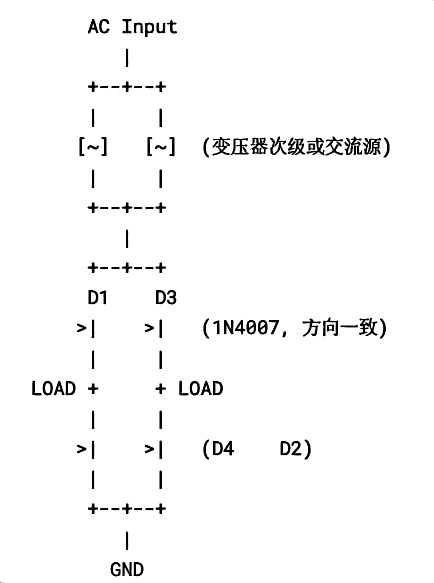

图 11N4007 桥式整流电路示意图

电源电路中的浪涌保护：在电源接通或断开的瞬间，往往会产生电压浪涌，这可能会损坏电路中的敏感元件。1N4007 可以反向连接在电源输入端，当出现浪涌电压时，二极管会导通，将浪涌电流引入大地或其他低阻路径，从而保护电路中的其他元件不受损坏。

反向电压保护：在一些电路中，为了防止电源接反导致电路损坏，可以串联一个 1N4007 二极管。由于二极管的单向导电性，当电源正接时，二极管导通，电路正常工作；当电源反接时，二极管截止，阻止电流反向流动，保护电路中的元器件。

二、SS14 与 SS16

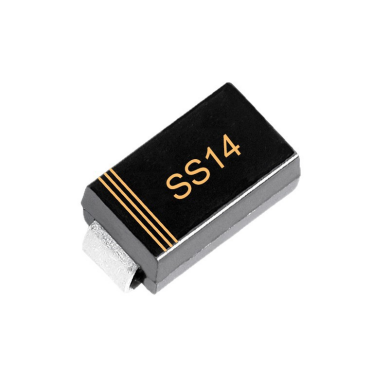

SS14 和 SS16 属于肖特基二极管，它们具有正向导通压降低、开关速度快的特点。SS14 的反向耐压一般为 40V，SS16 为 60V，两者的正向电流通常为 1A 。

应用场景

低压、高频整流电路：在一些对效率要求较高的低压电路中，如手机充电器的二次整流部分（如图 2 所示），SS14 或 SS16 可将经过变压器降压后的交流电转换为直流电。其低正向导通压降能减少能量损耗，提高充电效率；快速的开关速度则适用于高频交流电的整流，减少二极管的发热问题。

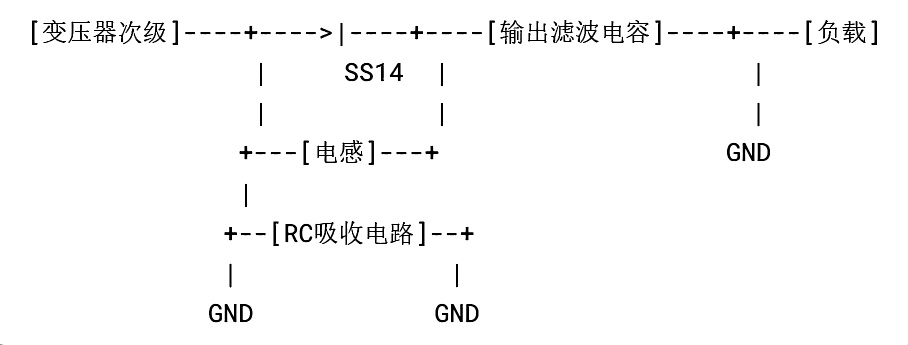

图 2 SS14/SS16 在手机充电器二次整流电路中的应用

续流二极管应用：在电感负载电路中，如继电器、电机等，当电路断开时，电感会产生反向电动势，可能会损坏驱动芯片或其他元件。此时，并联一个 SS14 或 SS16 作为续流二极管，在电路断开瞬间，为电感的反向电动势提供放电通路，保护电路元件。

极性保护：类似于 1N4007 的反向电压保护功能，在一些对电压极性敏感的低压电路中，可使用 SS14 或 SS16 进行极性保护，确保即使电源接反，电路也不会受损。

三、RS1M 与 US1M

RS1M 和 US1M 是快恢复二极管，它们的恢复时间短，能在高频电路中快速切换。RS1M 的反向耐压为 1000V，正向电流 1A；US1M 的反向耐压为 1000V，正向电流 1A，但其恢复时间等性能参数可能与 RS1M 略有差异。

应用场景

开关电源：在开关电源电路中（如图 3 所示），RS1M 或 US1M 常用于整流输出部分。开关电源通过高频开关管的快速通断来实现电压的变换和调节，需要二极管能够快速响应高频信号。快恢复二极管的短恢复时间能够有效减少二极管的反向恢复损耗，提高开关电源的效率和稳定性，广泛应用于电脑电源、工业电源等领域。

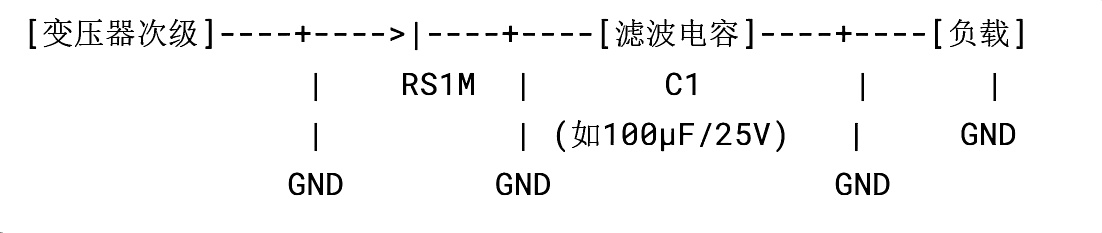

图 3 RS1M/US1M 在开关电源中的应用，用于整流输出

高频逆变电路：在将直流电转换为交流电的高频逆变电路中，如一些太阳能逆变器、UPS（不间断电源）等，快恢复二极管用于逆变桥的输出整流，确保在高频切换的情况下，能够稳定地输出交流电，同时减少能量损耗和发热。

四、SS8050 与 S8550

SS8050 是 NPN 型三极管，S8550 是 PNP 型三极管，它们是常用的小功率三极管，在电路中主要用于信号放大和开关控制。

应用场景

信号放大电路：在音频放大电路中（如图 4 所示），SS8050 或 S8550 可将微弱的音频信号进行放大。例如，在简易的音频放大器中，输入的音频信号通过电容耦合到三极管的基极，经过三极管的放大作用，在集电极输出放大后的音频信号，驱动扬声器发出声音。NPN 型的 SS8050 和 PNP 型的 S8550 在不同的电路设计中，可根据信号的极性和电路要求进行选择使用。

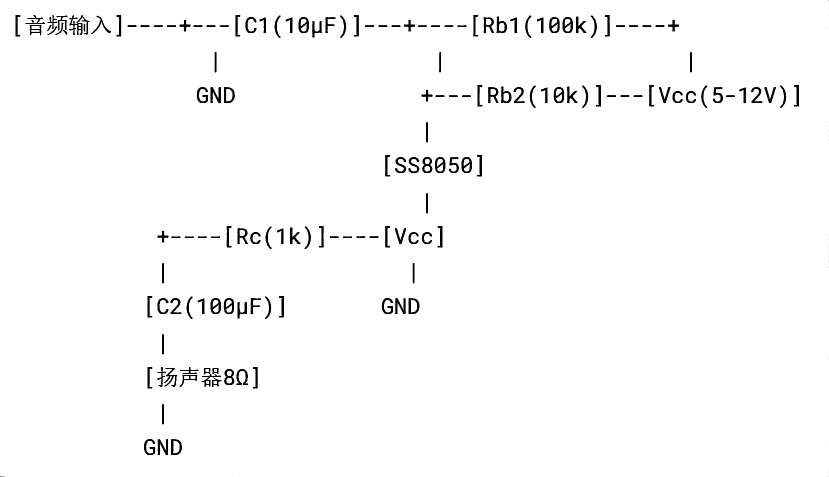

图 4 SS8050/S8550 在音频放大电路中的应用，将微弱音频信号放大

开关电路：在一些需要控制电路通断的场合，如 LED 指示灯的控制电路。通过给三极管的基极输入高电平或低电平信号，控制三极管的导通和截止，从而实现 LED 的亮灭控制。例如，在单片机控制的电路中，单片机的 I/O 口输出信号控制 SS8050 或 S8550 的基极，进而控制外部电路的通断。

逻辑电平转换：当不同逻辑电平的电路需要连接时，可利用 SS8050 和 S8550 进行电平转换。例如，将 3.3V 逻辑电平的电路与 5V 逻辑电平的电路连接时，通过三极管的开关特性，可将 3.3V 的信号转换为 5V 的信号，实现不同电平电路之间的通信和协同工作。

五、B5819W

B5819W 是一款肖特基二极管，具有较低的正向导通压降和较快的开关速度，反向耐压一般为 40V，正向电流可达 1A 。

应用场景

锂电池保护电路：在锂电池的充电和放电过程中，需要对电池进行保护，防止过充、过放和短路等情况。B5819W 可用于锂电池保护板的电路中（如图 5 所示），在充电时，防止电流反向流入充电器，保护充电器和电池；在放电时，确保电流只能从电池流出，为负载供电。其低导通压降可减少能量损耗，提高电池的使用效率。

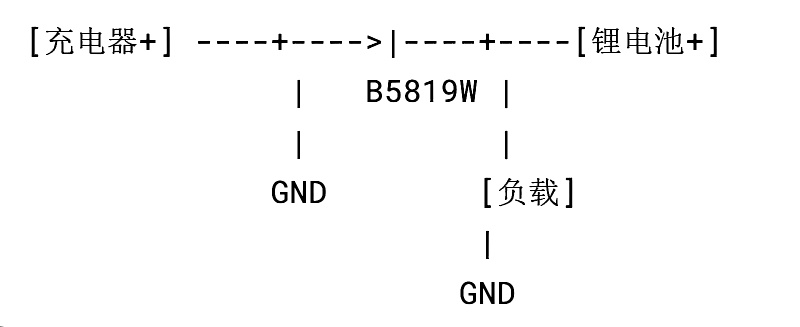

图 5 B5819W 在锂电池保护电路中的应用，用于防止电流反向和保护电池

低压差线性稳压器（LDO）的输出保护：在 LDO 电路中，输出端可能会出现电压反向或瞬间过压的情况。B5819W 可连接在 LDO 的输出端，当出现反向电压或过压时，二极管导通，将异常电压旁路，保护后端的负载电路不受损坏。

射频（RF）电路中的检波应用：在一些射频信号处理电路中，需要对射频信号进行检波，将高频信号转换为低频信号。B5819W 的快速开关特性使其适用于射频检波电路，能够快速响应高频信号的变化，准确地检测出信号的包络。

六、BZT52C5V1

BZT52C5V1 是一款稳压二极管，其稳压值为 5.1V，主要用于提供稳定的参考电压。

应用场景

基准电压源电路：在许多需要精确电压参考的电路中，如精密测量仪器、传感器电路等，BZT52C5V1 可作为基准电压源（如图 6 所示）。通过与电阻等元件组成分压电路，为电路提供稳定的 5.1V 参考电压，确保电路中其他部分能够准确地工作。例如，在一些温度传感器电路中，需要一个稳定的参考电压来校准传感器的输出信号，BZT52C5V1 就能很好地满足这一需求。

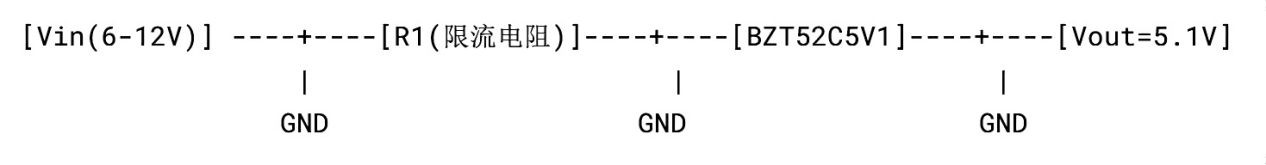

图 6 BZT52C5V1 在基准电压源电路中的应用，提供稳定的 5.1V 参考电压

过压保护电路：当电路中的电压超过正常范围时，可能会损坏元件。BZT52C5V1 可与其他元件组成过压保护电路，当电压超过其稳压值 5.1V 时，二极管导通，将电压钳位在 5.1V 左右，防止过高的电压对后端电路造成损害。在一些对电压稳定性要求较高的电子设备中，如手机主板、平板电脑的电源管理电路等，都可能会用到这种过压保护措施。

综上所述，1N4007、1N4007W、SS14、SS16、RS1M、US1M、SS8050、S8550、B5819W、BZT52C5V1 这些元器件虽然看似普通，但在不同的电子电路中发挥着不可替代的作用。了解它们的特性和应用场景，能够帮助电子工程师们更高效地设计和优化电路，实现各种复杂的电子系统功能。
