新品 | 6.5A,5.7kVRMS单通道带隔离电源的栅极驱动器评估板——SiC MOSFET半桥电路

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有14人订阅
+订阅 已订阅
该电路板包括两个1ED314xMC12H隔离栅极驱动器,两个IMZA120R020M1H CoolSiC™ 1200V SiC沟槽SiC MOSFET。

新品

6.5A,5.7 kVRMS单通道

带隔离电源的栅极驱动器评估板

——SiC MOSFET半桥电路



该评估板用于评估半桥电路中的1ED314xMC12H隔离栅极驱动器IC。


该电路板包括两个1ED314xMC12H隔离栅极驱动器,两个IMZA120R020M1H CoolSiC™ 1200V SiC沟槽SiC MOSFET。评估板由采用EiceDRIVER™ Power 2EP130R变压器驱动器IC的电气隔离板载电源供电。通过更换栅极驱动器IC,该电路板可用于评估1ED314xMC12H系列的其他IC。


产品型号:

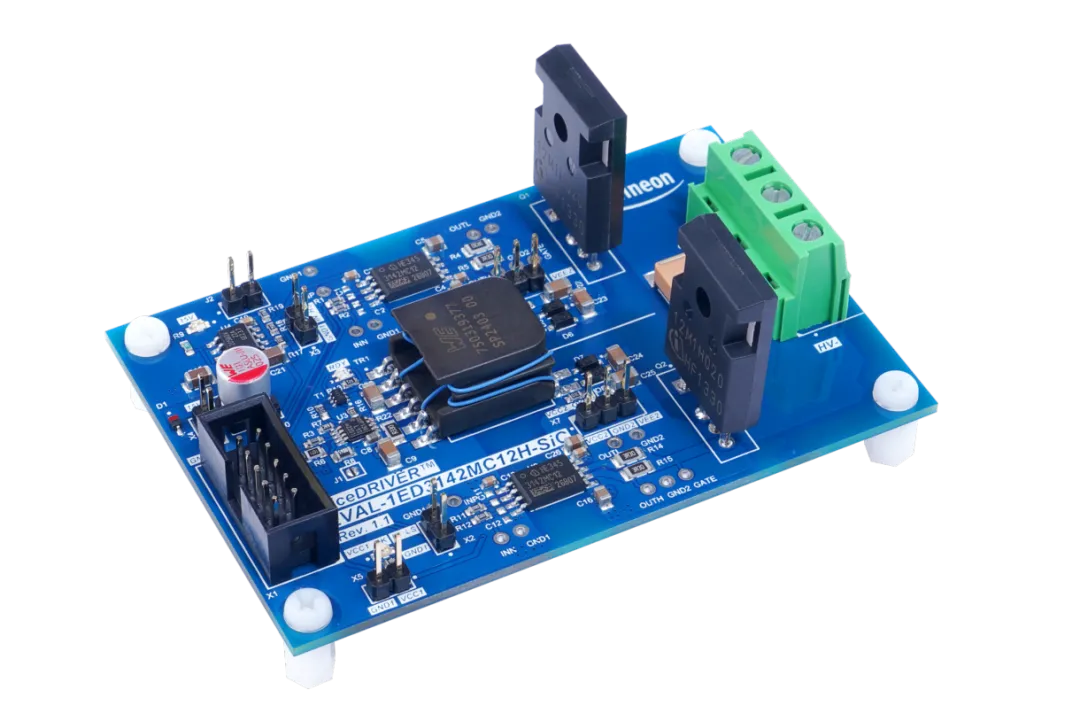

■ EVAL-1ED3142MC12HSIC:1ED3142MC12H评估板-6.5A、5.7kV(rms)单通道隔离栅极驱动器,带独立输出和12.5V UVLO;

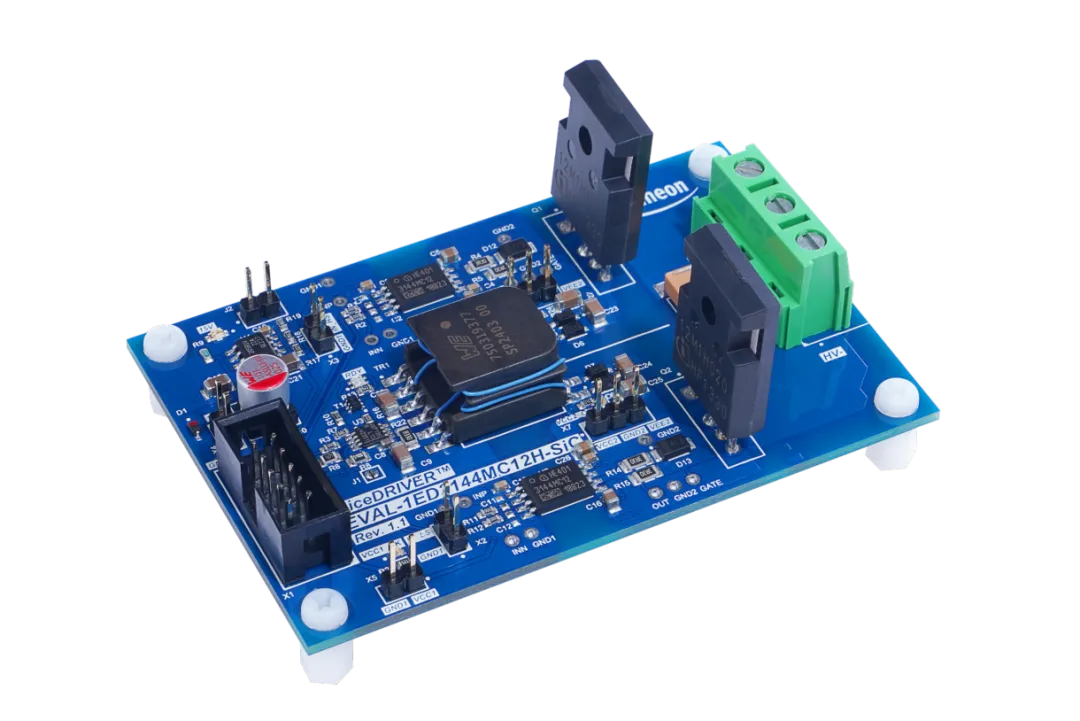

 EVAL-1ED3144MC12HSIC:1ED3144MC12H评估板-6.5A、5.7kV(rms)单通道隔离栅极驱动器,UVLO参考地为GND2,12.5V UVLO;

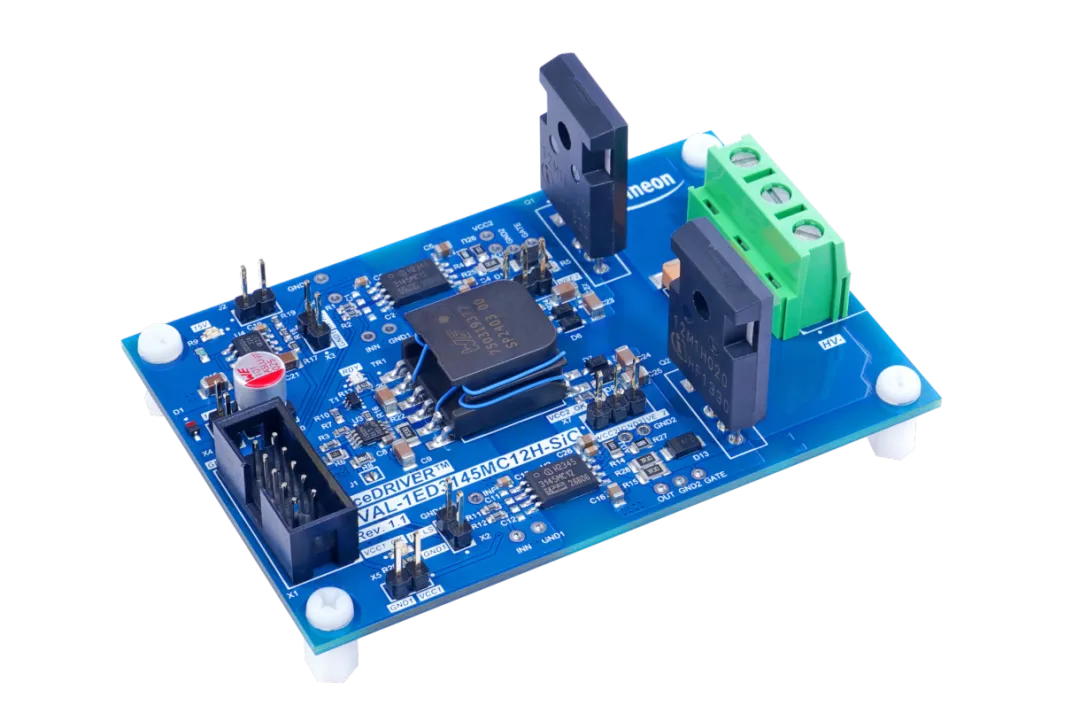

EVAL-1ED3145MC12HSIC:1ED3145MC12H评估板-6.5A、5.7kV(rms)单通道隔离栅极驱动器,带可调UVLO。


相关产品:

■ 1ED3142MC12H

■ 1ED3144MC12H

■ 1ED3145MC12H

 IMZA120R020M1H

 2EP130R



产品特点

碳化硅半桥电路

1200V 20mΩ SiC MOSFET IMZA120R020M1H

6.5A、5.7kV(rms)单通道隔离栅极驱动器1ED314xMC12H

2EP130R变压器驱动集成电路

12.5/13.6V UVLO保护(带滞后)

应用价值


易于测量和设置

带隔离电源

可更换的功率开关


竞争优势


多种UVLO版本,参考地为GND2的UVLO和可调UVLO选项

独立拉电流和灌电流输出

40ns传播延迟,不同器件最大7ns误差

主动关机、短路箝位、过温保护

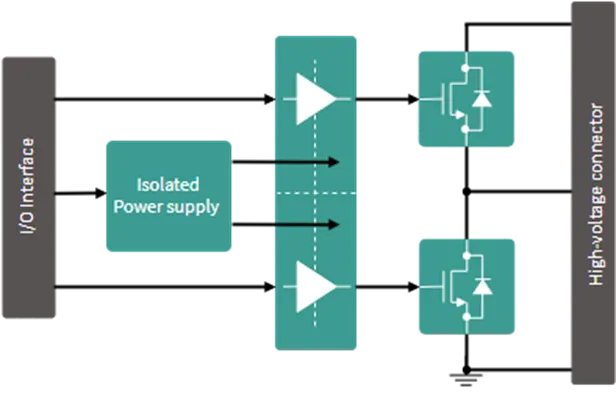

框图



应用领域


机架式电源

储能系统

电动汽车充电

通用驱动器

电机控制和驱动


PCB文件


Altium PCB设计文件

Gerber PCB工艺文件

材料清单

PDF版本原理图

PDF版本PCB参考图




upfile
