碳化硅何以英飞凌?—— SiC MOSFET性能评价的真相

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有14人订阅
+订阅 已订阅
在碳化硅(SiC)技术的应用中,许多工程师对SiC的性能评价存在误解,尤其是关于“单位面积导通电阻(Rsp)”和“高温漂移”的问题。

在碳化硅(SiC)技术的应用中,许多工程师对SiC的性能评价存在误解,尤其是关于“单位面积导通电阻(Rsp)”和“高温漂移”的问题。作为“碳化硅何以英飞凌”的系列文章,本文将继续为您揭开这些误区的真相(误区一见:碳化硅何以英飞凌?—— 沟槽栅技术可靠性真相),并介绍英飞凌如何通过技术创新应对这些挑战。



常见误区2:

“SiC的性能主要看单位面积导通电阻Rsp,电阻越小,产品越好。


与平面栅相比,沟槽栅SiC的电阻在高温下漂移更大,这是否会影响可靠性”


01

多元化的性能评价更全面

Rsp并非唯一评价标准

虽然Rsp越小,导通损耗越低,但SiC器件的终极目标是长期可靠地实现更高效率的能源转换。因此,除了导通损耗,开关损耗、封装技术、鲁棒性和可靠性同样重要。

开关损耗的重要性

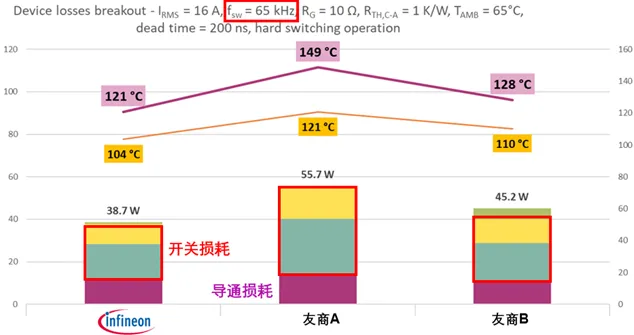

芯片自身的损耗,主要取决于开关损耗和导通损耗。不同的应用两种损耗的比例非常不同,在高频硬开关应用中,开关损耗的占比等同于甚至可能超过导通损耗。英飞凌的第二代SiC技术,不仅在Rsp上领先,开关损耗也是业界最低的。(见对比图)

封装技术的优化

英飞凌原创的.XT超级扩散焊技术,取代了传统焊料层,显著降低30%的结壳热阻,应用中可提升15%的输出能力。此外,英飞凌模块的杂散电感设计也得到了优化,减少了尖峰电压的冲击与震荡。

鲁棒性和可靠性

鲁棒性,反应的是极端动态工况下的性能表现(长期满载、长期户外等恶劣环境),英飞凌的SiC产品已经拥有超过十年以上的光伏等户外场景的长期验证;

可靠性,是长期工作稳定性及使用寿命。英飞凌采用的是更为严苛、超越行业JEDEC标准的可靠性测试标准,再追加上我们筛选栅极氧化层缺陷的高效测试方法,英飞凌的可靠性足得到最大化的保障。

(关于可靠性的深入解读,请参考“碳化硅何以英飞凌”系列文章一)



02

高温漂移的真相


沟槽栅SiC的导通电阻在高温下漂移更大,这是否会影响可靠性?

SiC材料的物理特性:

SiC的导通电阻(Rdson)构成中,有两个重要的参数:沟道(Channel)电阻和外延层+JFET(Drift+JFET)电阻。外延层和JFET电阻会随温度升高而上升,这是SiC材料的物理特性。

沟槽栅的温度特性:

沟槽栅的沟道电阻经过优化,电子就像在高速隧道中行驶,沟道电阻占比更小,因此外延层电阻占比更大,导致Rdson随温度升高而上升的现象更显著。这种正温度特性并不影响器件的可靠性。

平面栅的温度特性:

平面栅的水平沟道缺陷率较高,电子在通过时容易被捕获,但随着温度升高,电子的捕获-释放过程更加活跃,导致沟道电阻随温度上升而下降,补偿了外延层电阻的上升。这种温度漂移不明显的背后,其实只是两种电阻温度特性相互抵消后的表现而已。它恰恰证明了,平面栅的水平沟道缺陷带给导通性能的影响是客观存在的,这也会对碳化硅产品的可靠性产生隐患。

从平面栅厂家的最新发布数据中,平面栅的最新一代技术也在不断优化沟道电阻,优化后的平面栅,也被发现其最新技术的温度漂移会比上一代更明显。伴随更多的碳化硅器件厂家开始转向沟槽栅Trench技术,导通电阻的温度漂移现象会越来越常见。


理解温度漂移本身只是理解了参数现象,最终我们还是要解决客户的实际使用问题。为了便于客户设计,英飞凌CoolSiC™ MOSFET G2的规格书可以提供高温下导通电阻的最大值,让客户的设计减少不必要的降额设计,从而用足器件的最大出力。


结论


SiC性能评价原则是多元的,有开关损耗、导通损耗、封装热阻/杂感、鲁棒性及可靠性等。

高温漂移现象反映了SiC的物理特性,英飞凌为用户提供全面完善的设计参数,便于更高效地用足器件性能。



致力节能减排,共达零碳未来


“高质量就是低成本,低质量就是高成本”,这是我近期从国内一家大客户那里学习到的产业洞察。真正能够穿越周期的高能效碳化硅技术,底层逻辑离不开值得信赖的高可靠性和高质量。高质量才是高能效,高性价比离不开高可靠性。


“不是因为希望所以才坚持,而是因为坚持才能看到希望”。英飞凌秉持长期主义,并致力于成为低碳化转型时代的首选零碳技术创新伙伴。为了达到这一目标,英飞凌不断迭代优化产品设计,2024年推出了第二代Gen 2 CoolSiC™ MOSFET,除了保持英飞凌一贯以来的高可靠性标准,更适应多元化的评价体系,Gen 2的Rdson*A持续降低,开关损耗进一步优化,最高结温达到200℃,采用先进的.XT封装技术,抗短路能力2微秒,综合性能更上一层楼。接下来我们将会有一系列文章来介绍Gen 2 CoolSiC™ MOSFET的性能及应用,敬请关注。





upfile


扫描二维码,关注英飞凌工业半导体寻找更多应用或产品信息
