辰达行 | M7可以替换A7整流二极管吗?

订阅可获得最新品牌资讯,品牌资源和促销活动等,已有0人订阅
+订阅 已订阅
M7是一种硅整流二极管,硅整流二极管是一种用于将交流电的半导体器件。整流二极管可用半导体锗或硅等材料制造,M7和A7都是硅整流二极管,单向导电性、高击穿电压、低反向漏电流、高温性能良好,主要用于各种电源整流电路。

M7是一种硅整流二极管,硅整流二极管是一种用于将交流电的半导体器件。整流二极管可用半导体锗或硅等材料制造,M7和A7都是硅整流二极管,单向导电性、高击穿电压、低反向漏电流、高温性能良好,主要用于各种电源整流电路。

upfile

 一般来说,高反向电压的整流二极管可以代换低反向电压的整流二极管,高整流电流值高的二极管可以代换低整流电流值的二极管。比如M7二极管可以代换M6、M5、M4、M3、M2、M1,A7贴片二极管可以代换A6、A5、A4、A3、A2、A1,对应的反向重复峰值电压分别为800V、600V、400V、200V、100V、50V。


upfile


upfile

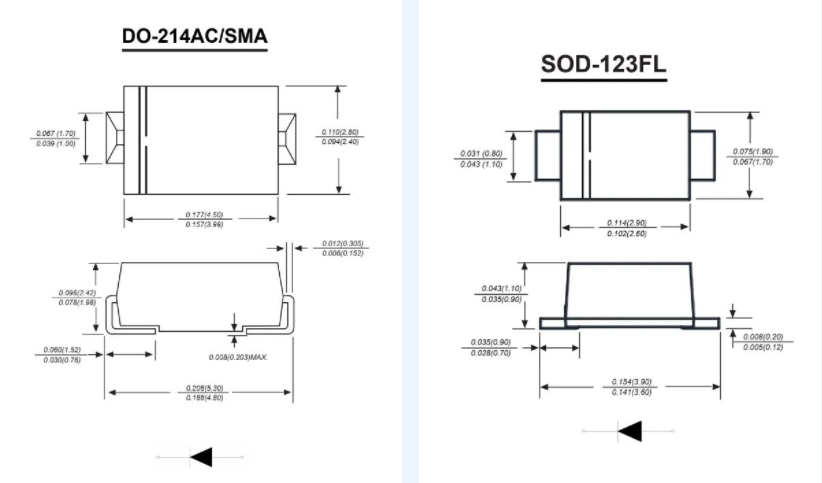

M7和A7最大的区别在于封装形式,二极管M7封装是SMA/DO-214AC,二极管A7封装是SOD-123FL,M7的体积要比A7大。M7的正向不重复浪涌电流要比A7的大5A,结温相差5°C。M7和A7之间,最主要的区别还是在于封装形式。


 问 M7可以替换A7整流二极管吗?

 答 在实际应用中,二极管M7和A7是可以相互代替的。


  如何判断M7贴片二极管的好坏?

 答 这取决于在二极管M7两段测量的电阻。如果正向电阻很小,反向电阻很大,则说明异常。正常的M7二极管正向导通,反向截止。
